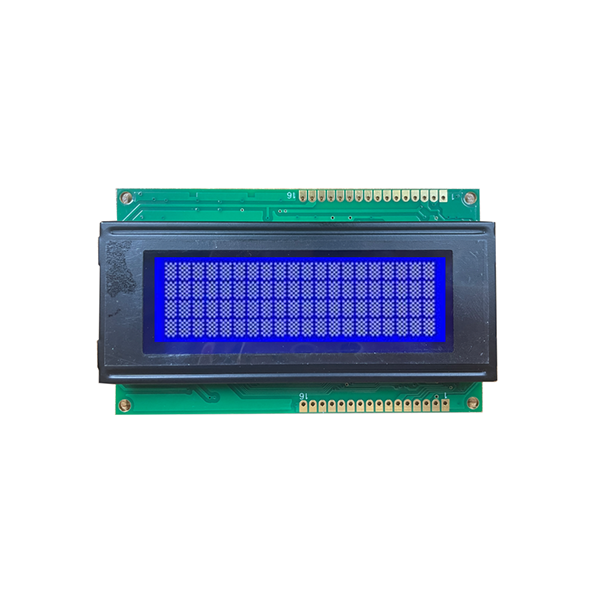

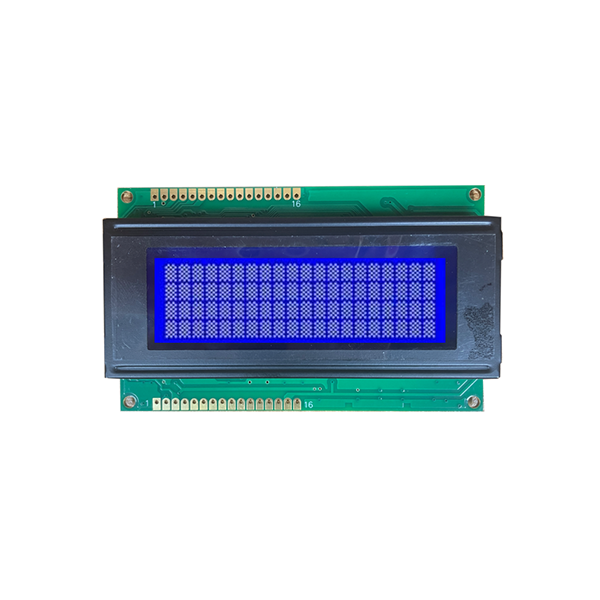

Display LCD a caratteri 20x4 Modalità LCD positivo negativo STN
Questo display LCD a caratteri 20x4 prodotto in Cina con modalità LCD positivo negativo STN offre un layout versatile a 4 righe per l'HMI industriale.
N. modulo: serie JDA2004-01
Tecnologia: tecnologia COB
Angolo di visione: ampio angolo di visione
Temperatura operativa: da -20 a 70 ℃
Circuito integrato dell'azionamento: AIP31066
Invia richiesta
Descrizione del prodotto
Fornire layout chiari e strutturati per l'HMI industriale, thisDisplay LCD a caratteri 20x4 Modalità LCD positivo negativo STNpresenta un formato a 4 righe e 20 caratteri con un driver AIP31066 e un robusto assemblaggio COB.
Display LCD a caratteri 20x4 Panoramica della modalità LCD positivo negativo STN
ILDisplay LCD a caratteri 20x4 Modalità LCD positivo negativo STNè una soluzione di visualizzazione altamente versatile e affidabile realizzata per ambienti industriali esigenti. Che tu abbia bisogno di navigazione nei menu, aggiornamenti di stato in tempo reale o diagnostica, questo modulo fornisce un output visivo chiaro e strutturato.
La serie JDA2004-01 utilizza il circuito integrato di comando AIP31066 e funziona con uno schema di comando polarizzazione 1/16 di servizio. L'angolo di visione è fisso alle 6. Per gli acquirenti che desiderano integrarloDisplay LCD a caratteri 20x4 Modalità LCD positivo negativo STN, la scheda PCB standard e l'ampio angolo di visione semplificano l'installazione nelle interfacce dei macchinari e nei pannelli di automazione di fabbrica.
|
VISUALIZZARE I CONTENUTI 20*4 caratteri |
IC DI GUIDA AIP31066 |
SCHEMA DI GUIDA 1/16 Dovere, 1/5 Bias |
| Parametri tecnici della serie JDA2004-01 | |
| Visualizza contenuto | 20*4 caratteri (5*8 punti) |
| Dimensioni del contorno | 98(L)*60(L)*13,2(A)mm |
| Area di visualizzazione | 77(L)*25,2(L)mm |
| Zona attiva | 70,4(L)*20,8(L)mm |
| Angolo di visione | 6 in punto |
| Opzioni di retroilluminazione | Bianco/Giallo-Verde |
| Temp. operativa | da -20 a 70°C |
| Temp. di conservazione | da -30 a 80°C |
Opzioni disponibili per questo modulo LCD da 20x4 caratteri
Per adattarsi ai diversi design dell'alloggiamento e all'estetica del marchio, offriamo tre configurazioni ottiche standardDisplay LCD a caratteri 20x4 Modalità LCD positivo negativo STN. È possibile selezionare esattamente il tipo di LCD e il colore di retroilluminazione necessari per la produzione di massa.
| Modulo n. | Tipo LCD | Colore retroilluminazione |
| 2004SBW-01 | Modalità negativa blu STN | Bianco |
| 2004SYG-01 | STN Giallo Verde Modalità Positiva | Giallo-Verde |
| 2004SGW-01 | Modalità positiva grigia STN | Bianco |
Applicazioni e casi d'uso industriali
ILDisplay LCD a caratteri 20x4 Modalità LCD positivo negativo STNfornisce un'interfaccia affidabile e di facile lettura per gli operatori. È ampiamente scelto dagli ingegneri per:
▸ Pannelli per l'automazione di fabbrica- visualizzazione dello stato della macchina, dei codici errore e dei parametri operativi.
▸ Attrezzatura diagnostica- mostrare dati in tempo reale e risultati di misurazione in dispositivi medici e di test.
▸ Interfacce macchine- offerta di navigazione nei menu e impostazione dei parametri per macchinari industriali.
|

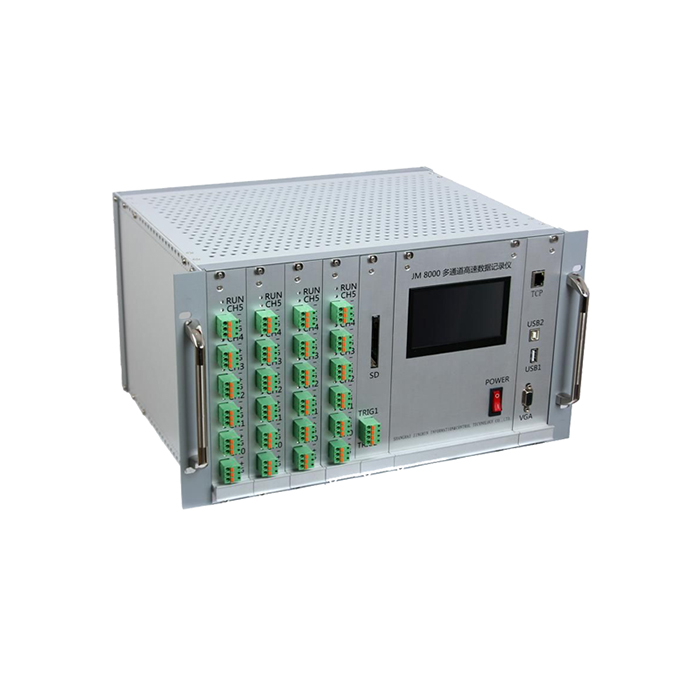

Display LCD a caratteri 20x4 in apparecchiature industriali. |

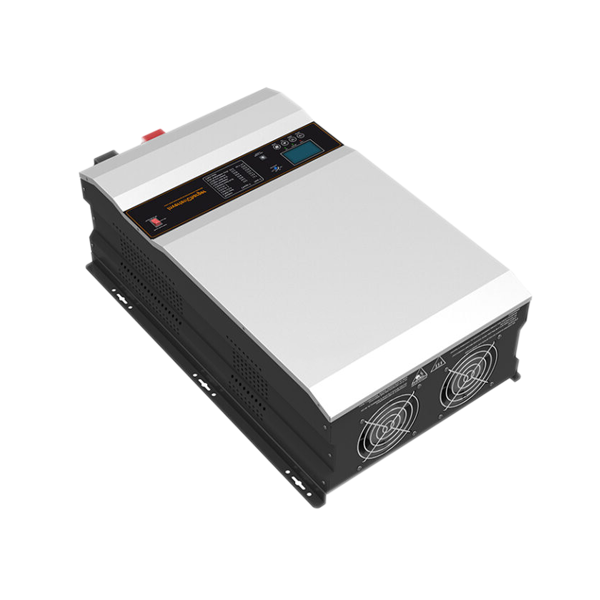

Modalità LCD positivo negativo STN in un sistema UPS. |
Personalizzazione e fornitura da parte di JINGDA
In qualità di produttore leader di display, forniamo supporto completo per il tuoDisplay LCD a caratteri 20x4 Modalità LCD positivo negativo STNrequisiti. Se hai bisogno di regolare il layout del PCB, cambiare il tipo di connettore o modificare la retroilluminazione, il nostro team di ingegneri può gestirlo.
Per esplorare altri formati, puoi visualizzare il nostroDisplay LCD a carattericategoria. Se hai bisogno di una risoluzione più elevata per grafica complessa, considera il nostroDisplay LCD 128x64 Schermo grafico in modalità positiva STN. Per interfacce numeriche più semplici, ourDisplay LCD a segmentiè disponibile anche la sezione
Con la nostra struttura di camere bianche di 6000 m² e la gestione della qualità ISO, ogniDisplay LCD a caratteri 20x4 Modalità LCD positivo negativo STNviene testato per le prestazioni ottiche e l'affidabilità elettrica prima della spedizione. Invia il tuo disegno o le specifiche target al nostro team di vendita per ricevere un preventivo completo entro 24 ore.
Domande frequenti
Quali sono le differenze tra i tre modelli della serie JDA2004-01?
I tre modelli offrono diverse modalità ottiche: 2004SBW-01 è STN blu negativo con retroilluminazione bianca, 2004SYG-01 è STN giallo verde positivo con retroilluminazione giallo-verde e 2004SGW-01 è STN grigio positivo con retroilluminazione bianca.
La modalità LCD positivo negativo STN del display LCD a caratteri 20x4 include una scheda PCB?

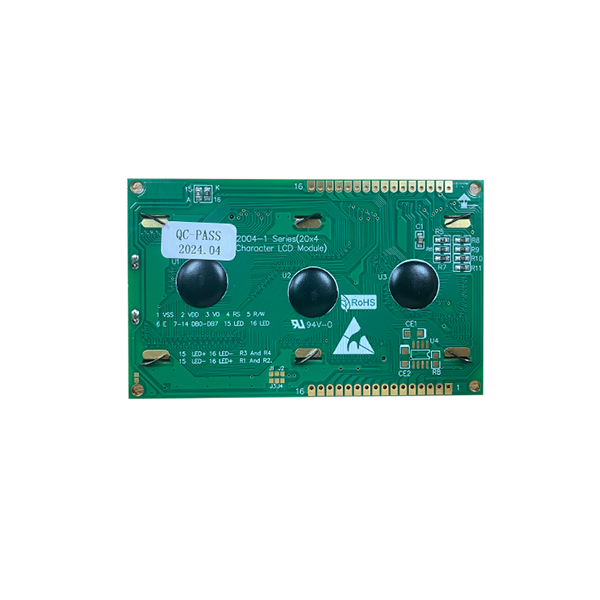

Sì, questo modulo LCD a caratteri è realizzato con tecnologia COB e viene fornito con una scheda PCB standard per un facile montaggio e integrazione nell'hardware esistente.
Qual è la quantità minima dell'ordine e il tempo di consegna?
Per le configurazioni standard, supportiamo sia ordini di campioni che produzione di massa. Inviaci le tue esigenze e il nostro team fornirà un preventivo e tempi di consegna entro 24 ore.
È possibile personalizzare l'IC del driver AIP31066?
Il modulo standard utilizza il driver AIP31066. Se il tuo progetto richiede un IC diverso per motivi di compatibilità, possiamo discutere soluzioni personalizzate per ordini di volume.
