Display LCD 128x64 Schermo grafico in modalità positiva STN

Questo schermo grafico STN in modalità positiva con display LCD 128x64 è progettato per l'affidabilità di livello industriale e la produzione di massa.
N. modulo: JDA12864-23001
Tecnologia: tecnologia COB
Angolo di visione: ampio angolo di visione
Temperatura operativa: da -20 a 70 ℃
Circuito integrato dell'azionamento: AIP31107 e AIP31108

Invia richiesta

Valutazione: 5.0

(Conteggio valutazioni: 1)

Descrizione del prodotto

Prodotto per applicazioni di livello industriale, questoDisplay LCD 128x64 Schermo grafico in modalità positiva STNoffre immagini nitide a matrice di punti. Dotato di un alimentatore da 3,0 V e di circuiti integrati driver AIP31107, garantisce prestazioni stabili in pannelli di controllo, dispositivi medici e contatori intelligenti.

Display LCD 128x64 Schermo grafico in modalità positiva STN: caratteristiche e specifiche

Approvvigionamento affidabileDisplay LCD 128x64 Schermo grafico in modalità positiva STNrichiede un fornitore che comprenda sia le prestazioni ottiche che la coerenza della produzione di massa. Il modulo JDA12864-23001 è costruito attorno a queste esatte esigenze. Abbinando il vetro STN in modalità positiva maturo con un robusto assemblaggio COB, fornisce una soluzione visiva altamente conveniente.

QuestoDisplay LCD 128x64 Schermo grafico in modalità positiva STNutilizza i circuiti integrati driver AIP31107 e AIP31108, che funzionano con uno schema di pilotaggio di polarizzazione 1/64 e 1/9. La direzione di visione a ore 6 e la matrice di punti 128x64 lo rendono estremamente versatile. Supportiamo anche la personalizzazione dell'IC di guida per adattarlo perfettamente al PCB e al firmware esistenti.

	CONTENUTO E TENSIONE DEL VISUALIZZATORE 128×64 punti \| 3,0 V

	IC E SCHEMA DI GUIDA AIP31107&AIP31108 \| Dovere 1/64, polarizzazione 1/9

	AREA ATTIVA E TEMP. 56,28 × 38,36 mm \| da -20 a 70°C

JDA12864-23001 Parametri tecnici
Modulo n.	JDA12864-23001
Dimensioni del modulo	78(L)×70(L)×12,5(A)mm
Area di visualizzazione	62,00(L)mm×44,00(L)mm
Zona attiva	56,28(L)mm×38,36(L)mm
Visualizza contenuto	128×64 punti
Alimentazione elettrica	3,0 V
Guidare il circuito integrato	AIP31107 e AIP31108
Schema di guida	Dazio 1/64, bias 1/9
Direzione di visualizzazione	6 in punto
Temp. operativa	da -20 a 70°C
Temp. di conservazione	da -30 a 80°C

Applicazioni dello schermo grafico positivo STN

Grazie alla sua elevata affidabilità ed efficienza dei costi, questoDisplay LCD 128x64 Schermo grafico in modalità positiva STNè ampiamente scelto dagli ingegneri per una varietà di requisiti HMI e di visualizzazione dei dati:

▸ Sistemi di controllo industriale- convertitori di frequenza, interfacce PLC e pannelli di controllo macchina.

▸ Attrezzature mediche- monitor paziente, dispositivi diagnostici e misuratori sanitari portatili.

▸ Traffico e trasporti- sistemi di guida ai parcheggi, biglietterie automatiche e data logger.

▸ Elettronica di consumo- elettrodomestici intelligenti, apparecchiature audio e strumenti di misurazione.

128x64 LCD Display STN Positive Mode Graphic Screen Application

Display LCD 128x64 Schermo grafico in modalità positiva STN in applicazioni industriali.

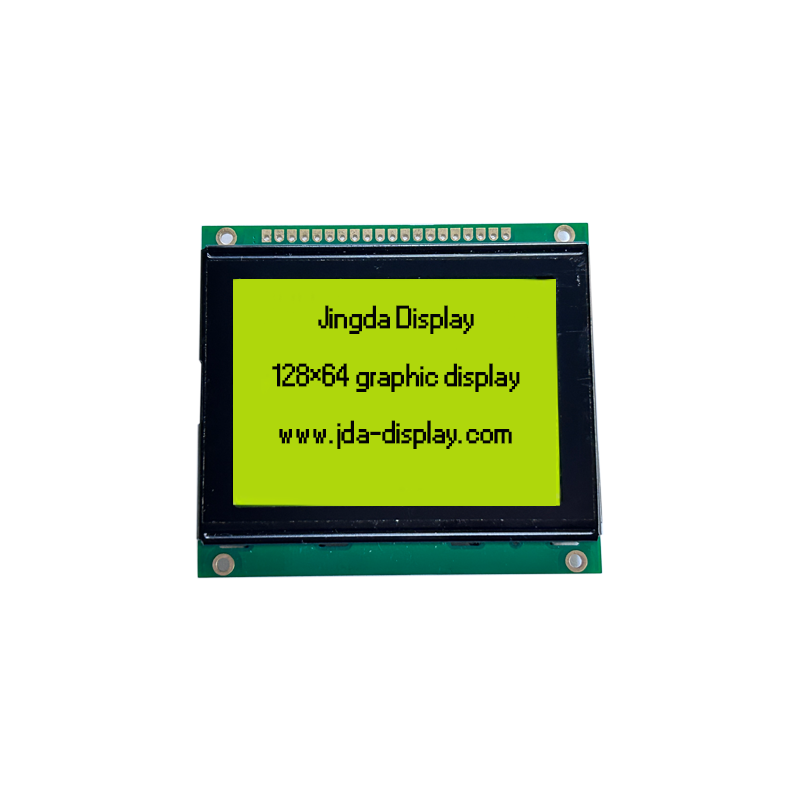

12864 graphic LCD module display

Display in modalità positiva STN che mostra i dati a matrice di punti.

Supporto per la personalizzazione e la produzione di massa

Questo modulo del catalogo è un eccellente punto di partenza, ma le nostre capacità si estendono ben oltre le parti standard. Se hai bisogno di un servizio completamente personalizzatoDisplay LCD 128x64 Schermo grafico in modalità positiva STN, il nostro team di ingegneri è pronto ad assistere. Offriamo utensili in vetro personalizzati, riprogettazioni dei pin e colori di retroilluminazione alternativi.

Personalizzazione del circuito integrato del driver- Modificare la configurazione AIP31107/31108 per adattarla al firmware esistente.

Polarizzatore e retroilluminazione- Opzioni riflettenti, transflettive o trasmissive con retroilluminazione a LED bianca, blu o verde.

Tipi di connettori- Intestazione pin, connettore Zebra o cavo FPC per adattarsi al processo di assemblaggio.

Preventivo veloce- Invia il tuo disegno e la tua richiesta annuale per ricevere un preventivo completo entro 24 ore.

Per confrontare con altre opzioni di visualizzazione monocromatiche, visita il nostroDisplay LCD graficopagina della categoria. Puoi anche esplorare il nostroModulo display LCD 128×64 Modulo display positivo FSTNper modalità ottiche alternative. Se il tuo progetto richiede letture numeriche più semplici, il fileDisplay LCD a segmentisezione può offrire una soluzione più conveniente.

Qualità della produzione e impegno EEAT

Shenzhen Jingda Display Technology Co., Ltd. produce moduli LCD monocromatici dal 2015. La nostra struttura priva di polvere di 6000 m² nel Fujian dispone di camere bianche di Classe 100 e Classe 1000, garantendo che ogniDisplay LCD 128x64 Schermo grafico in modalità positiva STNè assemblato senza contaminazione. Seguiamo rigorosamente i protocolli di gestione della qualità ISO e possiamo fornire conformità RoHS e rapporti di ispezione per gli audit sugli appalti. Ogni lotto viene sottoposto a rigorosi test elettrici e ottici prima della spedizione.

Domande frequenti

È possibile personalizzare l'IC di guida di questo schermo grafico in modalità positiva STN con display LCD 128x64?

SÌ. La configurazione standard utilizza AIP31107 e AIP31108. Tuttavia, possiamo personalizzare l'IC del driver in base ai requisiti firmware o hardware specifici per la produzione in serie.

Qual è la quantità minima d'ordine per questo modulo LCD grafico 12864?

La quantità minima richiesta dipende dal fatto che si tratti di una configurazione standard in stock o che richieda utensili personalizzati. Per campioni standard e ordini all'ingrosso, contatta il nostro team di tecnici per un preventivo entro 24 ore.

La modalità positiva STN richiede una retroilluminazione?

I display in modalità positiva STN sono in genere riflettenti o transflettivi. A seconda dell'ambiente applicativo, è possibile aggiungere al modulo un array di retroilluminazione LED per garantire la leggibilità in condizioni di scarsa illuminazione.

Qual è il tempo di consegna per gli ordini di produzione di massa?

I campioni standard vengono generalmente spediti entro 3-7 giorni lavorativi. Per la produzione di massa, il tempo di consegna viene confermato insieme al preventivo in base al volume annuale e ai requisiti di attrezzature.
