Display LCD a segmenti VA Modalità LCD negativo

La società JDA è un produttore e fornitore di display LCD del segmento professionale con sede a Shenzhen, in Cina. Il display LCD a segmenti VA in modalità LCD negativo è una soluzione di visualizzazione comunemente utilizzata in elettrodomestici, apparecchiature mediche, strumentazione e dispositivi di controllo industriale, nota per la sua alta efficienza, il basso consumo energetico e la chiara presentazione visiva. I nostri prodotti LCD hanno il vantaggio di un elevato rapporto costo-efficacia e possono fornire una buona soluzione LCD per i clienti.
Modulo n.: JDA0301-19101A1
Tecnologia: tecnologia COB
Temp. operativa: da -20 a 70 ℃
Circuito integrato dell'azionamento: TCP802-01
Angolo di visione: ampio angolo di visione

Invia richiesta

Valutazione: 5.0

(Conteggio valutazioni: 1)

Descrizione del prodotto

QuestoDisplay LCD a segmenti VA Modalità LCD negativofunziona a 3,3 V, mostrando segmenti bianchi luminosi su uno sfondo nero intenso. È progettato per inverter, sistemi UPS, contatori e pannelli di controllo industriali dove il contrasto e la stabilità a lungo termine contano più del colore.

Display LCD a segmenti VA Modalità LCD negativo: specifiche e applicazioni

Gli ingegneri alla ricerca di aDisplay LCD a segmenti VA Modalità LCD negativodi solito hanno bisogno di tre cose contemporaneamente: uno schermo che rimanga leggibile anche sotto una forte luce ambientale, uno schema di driver che corrisponda a una scheda da 3,3 V esistente e un fornitore che possa ripetere la stessa qualità durante i cicli di produzione. Il JDA0301-19101A1 è costruito esattamente attorno a questo brief.

QuestoDisplay LCD a segmenti VA Modalità LCD negativoaccoppia il vetro in modalità negativa con il gruppo COB (chip-on-board), quindi il driver TCP802-01 si trova direttamente sul PCB e l'unità viene montata come un componente finito. Con un polarizzatore trasmissivo e una retroilluminazione a LED, il display produce uno sfondo quasi nero con segmenti bianchi.

	TIPO LCD E TENSIONE LOGICA VA / Negativo \| VDD = 3,3 V

	IC E METODO DI GUIDA TCP802-01 \| 1/3 DOVERE, 1/2 BIAS

	AREA ATTIVA E TEMP. 46 × 41 mm \| da -20 a 70°C

Specifiche JDA0301-19101A1 - Display LCD a segmenti Modalità LCD VA negativo
Modulo n.	JDA0301-19101A1
Tipo LCD	VA/Negativo
Tecnologia di assemblaggio	COB (chip a bordo)
Dimensioni del modulo	58(L) × 60(A) × 15,8(P) mm
Visualizza VA (area attiva)	46(L) × 41(A) mm
Metodo di guida	1/3 DOVERE, 1/2 BIAS
Guidare il circuito integrato	TCP802-01
Angolo di visione	12 in punto
Tipo di polarizzatore	Trasmissivo
Temp. operativa	da -20 a 70°C
Temp. di conservazione	da -30 a 80°C

Perché gli ingegneri scelgono il nostro display LCD a segmenti VA Modalità LCD negativa

Contrasto che sopravvive ai veri armadi

QuestoDisplay LCD a segmenti VA Modalità LCD negativooffre uno sfondo nero veramente profondo invece del grigio tipico dei display TN, quindi i segmenti illuminati rimangono leggibili sotto l'illuminazione intensa di fabbrica e dietro i pannelli fumé.

Bassa potenza, lunga durata sul campo

La tecnologia del segmento monocromatico disegna solo ciò che richiedono la retroilluminazione e il driver. Non vi è alcuna elaborazione video, nessun sovraccarico di aggiornamento e nessun accumulo di calore, il che si adatta ai contatori alimentati continuamente e ai pannelli frontali dell'inverter.

Compatibilità elettrica immediata

Un'alimentazione logica da 3,3 V con 1/3 di servizio e 1/2 polarizzazione si adatta ai binari MCU utilizzati nella maggior parte degli inverter, UPS e piattaforme di misurazione, riducendo la necessità di spostamento di livello o riprogettazione del driver esterno.

Dove viene utilizzato questo modulo LCD a segmenti

Ciò è reso possibile dalla combinazione di ottica VA negativa, ampia temperatura operativa e robustezza del COBDisplay LCD a segmenti VA Modalità LCD negativouna scelta pratica tra diverse categorie di apparecchiature:

▸ Inverter solari e sistemi UPS- letture di stato, codici di guasto e parametri di uscita visibili a distanza.

▸ Misurazione intelligente- contatori di energia elettrica, acqua e gas che devono restare leggibili per un decennio di servizio.

▸ Controllo e strumentazione industriale- convertitori di frequenza, contatori di potenza, apparecchiature di prova e armadi di controllo.

▸ Elettronica automobilistica e dei trasporti- cruscotti ausiliari e centraline di monitoraggio.

Segment LCD Display VA Negative LCD Mode in a power inverter

Display LCD a segmenti VA Modalità LCD negativo nel pannello frontale di un inverter di potenza.

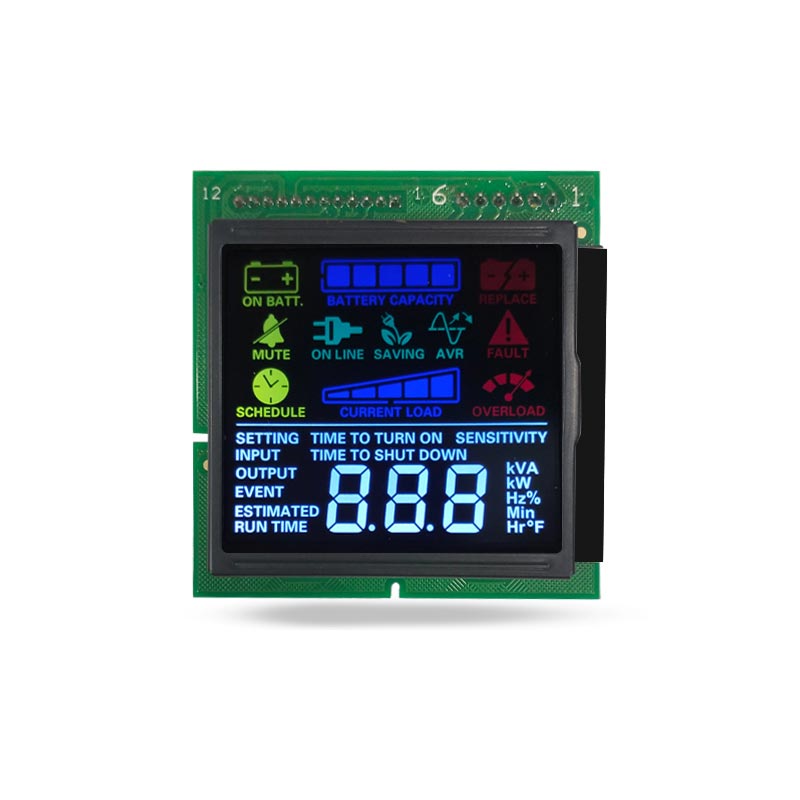

Segment LCD module used for solar inverter and UPS readouts

Modulo LCD a segmenti utilizzato per le letture dell'inverter solare e dell'UPS.

Se il tuo progetto necessita di una finestra ottica più ampia anziché di una direzione fissa a ore 12, ilDisplay LCD VA a segmenti con angolo di visione completo per energia solarecopre tale requisito con lo stesso aspetto in modalità negativa. Gli acquirenti che lavorano con un budget più limitato spesso valutano ilDisplay LCD HTN negativo a 7 segmentiin parallelo.

Personalizzazione, campioni e ordini

Questo modulo del catalogo è un punto di partenza, non un elemento fisso. La maggior parte dei nostri progetti di display personalizzati iniziano con un disegno del cliente o un campione prelevato da un prodotto esistente e terminano con un modulo abbinato che viene inserito nello stesso alloggiamento. Sia che tu abbia bisogno di un assemblaggio COB standard o di uno completamente personalizzatoDisplay LCD a segmenti VA Modalità LCD negativo, il nostro team di ingegneri supporta la tua progettazione.

Segmenta la grafica e le dimensioni del vetro- nuovi modelli di segmenti, icone e loghi adattati al tuo layout.

Opzioni di piedinatura e connettore- assegnazione pin, FPC o terminazione pin-header adattati al tuo PCB.

Retroilluminazione e colore- Retroilluminazione a LED bianca, blu o ambra per adattarsi all'alloggiamento e al linguaggio del marchio.

Preventivo entro 24 ore- invia il tuo disegno, il volume annuale e il prezzo indicativo e ricevi il prezzo più una risposta tecnica il giorno lavorativo successivo.

Campioni prima della lavorazione- I campioni standard vengono generalmente spediti entro 3-7 giorni lavorativi dalla conferma del disegno.

La documentazione tecnica completa per la gamma più ampia è disponibile sul sitodisplay LCD a segmentipagina delle categorie e se il tuo design si sta muovendo verso un'interfaccia a colori, il filedisplay LCD monocromatico e OLEDLa sezione spiega dove i moduli segmento, carattere, grafica e PMOLED si adattano meglio.

Produzione, test e documentazione di qualità

Shenzhen Jingda Display Technology Co., Ltd. è stata fondata nel settembre 2015 e gestisce uno stabilimento senza polvere di 6000 m² a Wuping, Fujian. Ogni nostro lottoDisplay LCD a segmenti VA Modalità LCD negativosupera l'ispezione del materiale in entrata, i controlli in corso e i test elettrici e ottici finali prima dell'imballaggio. Possediamo la certificazione di gestione della qualità ISO e forniamo la documentazione di conformità RoHS su richiesta.

COG and COB assembly lines

Linee di assemblaggio COG e COB all'interno dell'officina clean-room.

ISO quality management and RoHS documentation

Gestione della qualità ISO e documentazione RoHS.

Domande frequenti

È possibile personalizzare il layout del segmento e la piedinatura di questa modalità LCD negativo VA del display LCD a segmenti?

SÌ. La grafica del segmento, le dimensioni del vetro, l'assegnazione dei pin, il colore della retroilluminazione e il tipo di connettore possono essere modificati dal disegno o da un campione di riferimento. La revisione tecnica e i prezzi vengono restituiti entro 24 ore.

Questo modulo necessita di retroilluminazione?

Questa versione utilizza un polarizzatore trasmissivo, quindi è necessaria una retroilluminazione a LED per la lettura in condizioni di scarsa illuminazione. Normalmente viene specificata una retroilluminazione bianca o blu, che produce segmenti bianchi su uno sfondo nero.

Come si confronta il negativo VA con il negativo HTN?

La modalità LCD VA negativo del display LCD a segmenti offre livelli di nero più profondi, contrasto più elevato e un campo visivo più ampio; Il negativo HTN è un'alternativa a basso costo con angoli di visione più stretti. Entrambi sono display a segmenti monocromatici.

Che tempi di consegna dovrei pianificare?

I preventivi vengono emessi entro 24 ore. I campioni standard vengono solitamente spediti entro 3-7 giorni lavorativi dalla conferma del disegno e i programmi di produzione di massa vengono confermati insieme al preventivo.
