Cosa rende il modulo display OLED PM SSD1306 da 0,96 pollici così affidabile per i progetti embedded?

ILModulo display OLED PM da 0,96 pollici SSD1306è diventata una delle soluzioni di display in miniatura più utilizzate nell'elettronica embedded, nei dispositivi IoT, nei sistemi indossabili e nei progetti di ingegneria fai-da-te. Questo articolo ne esplora in dettaglio l'architettura, i vantaggi in termini di prestazioni, i metodi di integrazione e le applicazioni del mondo reale. È progettato per aiutare ingegneri, progettisti di prodotti e hobbisti a capire perché questo modulo OLED compatto è affidabile per l'output ad alta nitidezza, il basso consumo energetico e la stabilità a lungo termine in ambienti difficili.

Sommario

• 1. Panoramica del modulo display OLED PM da 0,96 pollici SSD1306
• 2. Architettura interna e principio di funzionamento
• 3. Caratteristiche principali e vantaggi
• 4. Spiegazione delle specifiche tecniche
• 5. Come integrare il modulo OLED SSD1306
• 6. Interfacce di comunicazione (I2C vs SPI)
• 7. Consumo energetico ed efficienza
• 8. Problemi comuni e risoluzione dei problemi
• 9. Confronto tra OLED e LCD
• 10. Scenari applicativi del mondo reale
• 11. Considerazioni sulla progettazione per gli ingegneri
• 12. Domande frequenti
• Conclusione

1. Panoramica del modulo display OLED PM da 0,96 pollici SSD1306

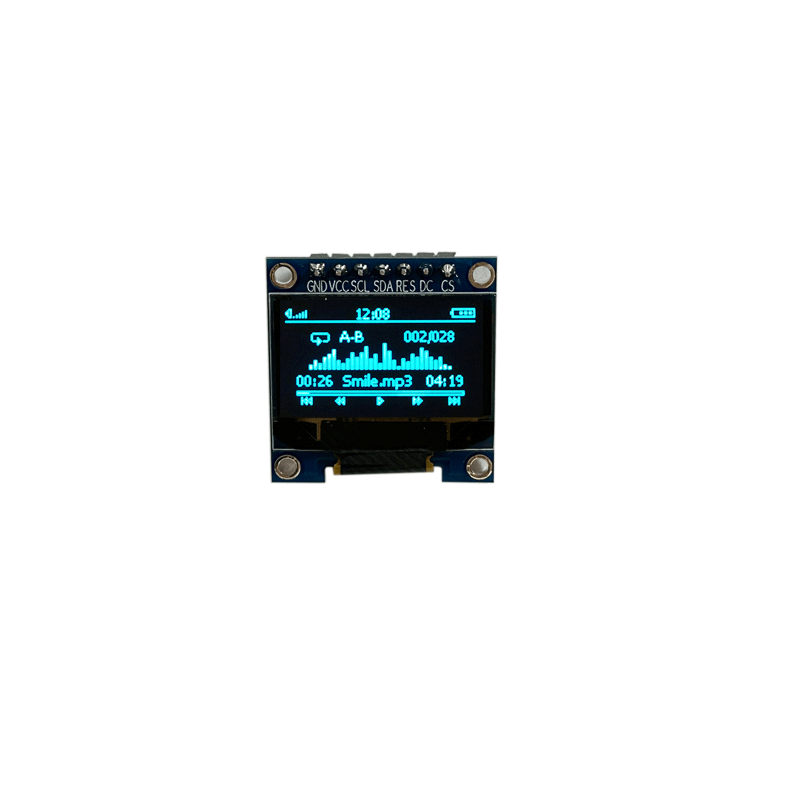

ILModulo display OLED PM da 0,96 pollici SSD1306è un display compatto a diodi organici a emissione di luce comunemente utilizzato nei sistemi basati su microcontrollore. A differenza dei tradizionali LCD, la tecnologia OLED emette luce direttamente da ciascun pixel, eliminando la necessità di retroilluminazione. Ciò si traduce in un contrasto più profondo, una struttura più sottile e angoli di visione superiori.

Il driver IC SSD1306 controlla le operazioni a livello di pixel e gestisce la comunicazione tra il microcontroller e la matrice del display. Grazie alla sua semplicità ed efficienza, è diventata una scelta standard in Arduino, ESP32, Raspberry Pi e altre piattaforme embedded.

2. Architettura interna e principio di funzionamento

Al centro del modulo c'è il controller SSD1306, che gestisce la mappatura della memoria, i cicli di aggiornamento del display e l'interpretazione dei comandi. Il display è costituito da una matrice di 128x64 pixel (comunemente), in cui ogni pixel è controllato in modo indipendente.

A differenza degli LCD, i pannelli OLED non necessitano di retroilluminazione. Ogni pixel emette la propria luce quando viene applicata la tensione. Questa proprietà autoemissiva consente rapporti di contrasto estremamente elevati e livelli di nero quasi perfetti.

• Sistema di emissione pixel-driven
• RAM display integrata (GDDRAM)
• Oscillatore interno per il controllo del timing
• Circuito booster di tensione integrato

3. Caratteristiche principali e vantaggi

La popolarità del modulo display OLED PM SSD1306 da 0,96 pollici deriva dalla sua combinazione di prestazioni e semplicità. Di seguito sono riportati i suoi principali vantaggi:

• Rapporto di contrasto ultra elevato (tipicamente 2000:1 o superiore)
• Ampio angolo di visione fino a 160°
• Consumo energetico molto basso in modalità di visualizzazione statica
• Non è necessario il sistema di retroilluminazione
• Tempo di risposta rapido adatto per le animazioni
• Ingombro PCB compatto per dispositivi con vincoli di spazio

Queste caratteristiche lo rendono particolarmente adatto per sistemi alimentati a batteria e dispositivi elettronici portatili in cui l'efficienza energetica è fondamentale.

4. Spiegazione delle specifiche tecniche

Comprendere le specifiche tecniche aiuta gli ingegneri a scegliere la giusta configurazione di visualizzazione per i requisiti del loro progetto.

Queste specifiche evidenziano la sua compatibilità con la maggior parte degli ecosistemi di microcontrollori senza richiedere ulteriore complessità di regolazione della potenza.

5. Come integrare il modulo OLED SSD1306

L'integrazione è uno dei maggiori vantaggi di questo modulo. Anche i principianti possono implementarlo in semplici passaggi.

• Passaggio 1: collegare correttamente i pin VCC e GND
• Passaggio 2: scegliere il protocollo di comunicazione (I2C è il più comune)
• Passaggio 3: installare la libreria SSD1306 sulla piattaforma del microcontrollore
• Passaggio 4: inizializzare il display nel firmware
• Passaggio 5: inviare dati grafici o di testo al buffer dello schermo

Poiché il modulo include già la maggior parte dei componenti richiesti, non sono necessari circuiti driver esterni.

6. Interfacce di comunicazione (I2C vs SPI)

L'SSD1306 supporta sia la comunicazione I2C che SPI, ciascuna con vantaggi unici.

I2C è ampiamente utilizzato grazie alla sua semplicità, richiedendo solo due linee dati (SDA e SCL). Ciò riduce la complessità del cablaggio, rendendolo ideale per sistemi embedded compatti.

SPI, d'altro canto, offre velocità di trasferimento dati più elevate ed è preferibile nelle applicazioni che prevedono animazioni o aggiornamenti frequenti dello schermo.

• I2C:Cablaggio minimo, velocità inferiore, ideale per sensori e display semplici
• SPI:Aggiornamento più veloce, più pin richiesti, migliore per sistemi con uso intensivo di grafica

7. Consumo energetico ed efficienza

Uno dei vantaggi più importanti della tecnologia OLED è la sua efficienza energetica. Il modulo display OLED PM da 0,96 pollici SSD1306 consuma energia solo quando i pixel sono accesi. I pixel neri non richiedono praticamente energia.

Ciò lo rende particolarmente utile in:

• Dispositivi IoT alimentati a batteria
• Elettronica indossabile
• Strumenti di misura portatili

Tuttavia, la visualizzazione continua di schermi completamente bianchi aumenterà in modo significativo il consumo energetico, quindi è essenziale una progettazione dell'interfaccia utente ottimizzata.

8. Problemi comuni e risoluzione dei problemi

Anche se il modulo è affidabile, gli utenti potrebbero riscontrare problemi di integrazione. Di seguito sono riportati i problemi e le soluzioni comuni:

• Schermata vuota:Controllare l'indirizzo I2C e le connessioni del cablaggio
• Visualizzazione tremolante:Garantire un'alimentazione stabile
• Risultato errato:Verificare la configurazione della libreria e le impostazioni di risoluzione
• Bassa luminosità:Regola le impostazioni di contrasto del software

La maggior parte dei problemi sono legati al software piuttosto che a difetti hardware.

9. Confronto tra OLED e LCD

10. Scenari applicativi del mondo reale

La versatilità del modulo display OLED PM SSD1306 da 0,96 pollici lo rende adatto a un'ampia gamma di settori e applicazioni.

• Controller domestici intelligenti
• Dispositivi indossabili per il fitness
• Display di sensori industriali
• Progetti Arduino fai da te
• Sistemi di monitoraggio medicale portatili
• Sistemi di gestione della batteria

Le sue dimensioni compatte e la chiarezza consentono agli sviluppatori di integrare interfacce utente significative anche in dispositivi molto piccoli.

11. Considerazioni sulla progettazione per gli ingegneri

Durante la progettazione con questo modulo, gli ingegneri dovrebbero considerare la stabilità elettrica, l'ottimizzazione dell'interfaccia utente e le condizioni termiche.

• Evitare la luminosità continua a schermo intero per prolungare la durata
• Utilizzare resistori pull-up adeguati per la comunicazione I2C
• Garantire la compatibilità della tensione con i livelli logici del microcontrollore
• Ottimizza gli aggiornamenti del frame per ridurre il consumo energetico

Le buone pratiche di progettazione migliorano significativamente le prestazioni e la durata.

12. Domande frequenti

D1: L'SSD1306 può visualizzare i colori?
No, è un display monocromatico (solitamente varianti bianche, blu o gialle).

Q2: È compatibile con Arduino?
Sì, è ampiamente supportato con più librerie open source.

Q3: richiede una retroilluminazione?
No, la tecnologia OLED è autoemissiva.

Q4: Qual è la durata del modulo?
In genere decine di migliaia di ore a seconda dei modelli di utilizzo.

Q5: Può visualizzare animazioni?
Sì, ma per prestazioni più fluide è consigliata l'interfaccia SPI.

Conclusionee

Il modulo display OLED PM da 0,96 pollici SSD1306 rimane una delle soluzioni di visualizzazione più pratiche ed efficienti per sistemi elettronici compatti. La sua combinazione di contrasto elevato, basso consumo energetico e integrazione semplice lo rendono la scelta preferita da ingegneri e sviluppatori in diversi settori.

Dallo sviluppo di prototipi ai prodotti embedded commerciali, questo modulo fornisce un equilibrio tra prestazioni e convenienza difficile da eguagliare.
