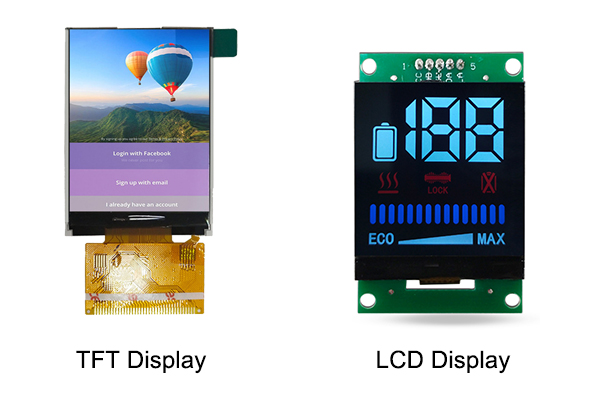

Display TFT e display LCD: quali sono le principali differenze?

In realtà, esiste una chiara relazione inclusiva e una distinzione tecnica fondamentale tra le tecnologie TFT e LCD. Comprendere le differenze fondamentali tra display TFT e display LCD è fondamentale per prendere decisioni di acquisto informate, ottimizzare le prestazioni del dispositivo e abbinare le soluzioni di visualizzazione a scenari applicativi specifici. Questo articolo analizza i principi di funzionamento, i progetti strutturali, le prestazioni visive, il consumo energetico e gli scenari applicativi per chiarire in che cosa differiscono queste due tecnologie di visualizzazione tradizionali e dove ciascuna eccelle.

Cosa sonoDisplay TFT?

TFT sta per Thin Film Transistor, che non è una tecnologia di visualizzazione indipendente ma una tecnologia avanzata di guida e ottimizzazione costruita sulla base delle strutture LCD. I display TFT sono essenzialmente display LCD a matrice attiva che integrano un minuscolo transistor a film sottile per ogni singolo pixel sullo schermo. Ogni transistor agisce come un interruttore indipendente, responsabile del controllo preciso della tensione e del segnale di un singolo pixel. Questo aggiornamento strutturale fondamentale sovverte completamente la modalità di lavoro passiva dei tradizionali display LCD. Questa architettura a matrice attiva consente a ciascun pixel di mantenere il proprio stato mentre gli altri si aggiornano. I display TFT sono quindi un sottoinsieme dei display LCD, ma con prestazioni ampiamente superiori. Quasi ogni LCD prodotto oggi, dagli schermi degli smartphone ai televisori 4K da 65 pollici, è in realtà un LCD TFT. Quando qualcuno dice "schermo TFT", in genere intende un LCD a matrice attiva.

Cosa sonoDisplay LCD?

LCD sta per Liquid Crystal Display, una categoria generale di tecnologia di visualizzazione a schermo piatto che ha dominato il mercato dell'elettronica di consumo per decenni. I display LCD si affidano alle proprietà fisiche uniche delle molecole di cristalli liquidi per modulare la luce e generare immagini visive. La struttura principale dei tradizionali display LCD comprende un modulo di retroilluminazione, substrati di vetro, strati di cristalli liquidi, filtri colorati e pellicole polarizzanti. A differenza delle tecnologie di visualizzazione autoluminose come OLED, i display LCD non producono luce in modo indipendente. Utilizzano invece una sorgente di retroilluminazione fissa e regolano la disposizione delle molecole di cristalli liquidi tramite segnali elettrici per controllare la trasmittanza della luce, formando così diversi colori, livelli di luminosità e dettagli dell'immagine.

Un pannello LCD è costituito da una retroilluminazione, filtri polarizzatori, uno strato di cristalli liquidi ed elettrodi. Quando viene applicata la tensione, i cristalli si attorcigliano per bloccare o trasmettere la luce, creando pixel. I display LCD tradizionali includono tipi a matrice passiva (come STN o TN) e tipi a matrice attiva (come TFT). Il limite principale dei primi LCD era il tempo di risposta lento e gli angoli di visione ristretti perché i progetti a matrice passiva gestivano intere righe o colonne di pixel contemporaneamente.

Differenze tecniche principali tra display TFT e display LCD

Il divario essenziale tra i display TFT e i tradizionali display LCD a matrice passiva risiede nel meccanismo di guida dei pixel, che porta inoltre a differenze globali nelle prestazioni del display, nel design strutturale e nell’esperienza dell’utente. Le sezioni seguenti approfondiscono le distinzioni chiave delle quattro parti principali.

Meccanismo di guida dei pixel

La modalità di guida è la differenza fondamentale che separa i display TFT dai display LCD convenzionali. I tradizionali display LCD a matrice passiva adottano un metodo di guida a scansione incrociata di righe e colonne. Il sistema esegue la scansione di ogni riga e colonna di pixel in un ciclo fisso e tutti i pixel condividono i segnali del circuito. Poiché più pixel condividono i circuiti degli elettrodi, l'interferenza del segnale e la diafonia sono inevitabili durante il processo di scansione. Quando si visualizzano immagini dinamiche o contenuti ad alta risoluzione, il circuito condiviso non può fornire un supporto di tensione stabile e continuo per ciascun pixel, determinando uno stato dei pixel instabile.

Velocità di risposta e prestazioni di visualizzazione dinamica

La velocità di risposta si riferisce al tempo necessario affinché i pixel del display passino dallo stato luminoso a quello scuro, il che determina direttamente l'effetto di visualizzazione dinamico dello schermo, in particolare per immagini in rapido movimento come giochi, video e filmati sportivi. I display LCD tradizionali hanno una velocità di risposta molto lenta, solitamente superiore a 100 millisecondi. A causa della modalità di scansione passiva, l'aggiornamento del segnale dei pixel presenta evidenti ritardi e le molecole dei cristalli liquidi non possono capovolgersi in tempo quando il contenuto dello schermo cambia rapidamente. Ciò porta a gravi fenomeni di ghosting, sfocatura e trascinamento nelle scene dinamiche, rendendo i display LCD tradizionali incapaci di adattarsi a scenari di visualizzazione dinamica con frame rate elevato.

Prestazioni dell'angolo di visione

L'angolo di visione è un indicatore chiave della praticabilità dello schermo, poiché rappresenta l'intervallo di angoli in cui lo schermo può mantenere colori e luminosità accurati se visto da prospettive non frontali. I tradizionali display LCD a matrice passiva hanno angoli di visione estremamente ristretti, con un campo visivo effettivo di soli 30-45 gradi frontalmente. Quando l'utente inclina leggermente la prospettiva, lo schermo subirà una grave distorsione del colore, attenuazione della luminosità e persino inversione del colore. Questo difetto rende i display LCD tradizionali adatti solo a scenari di visualizzazione frontale per singolo utente e non possono soddisfare le esigenze di visualizzazione di più persone o di osservazione da più angolazioni.

Consumo energetico ed efficienza energetica

In termini di consumo energetico, i tradizionali display LCD hanno caratteristiche fronte-retro. Per contenuti di visualizzazione semplici e statici, ad esempio testo monocolore e motivi fissi, i display LCD a matrice passiva hanno un consumo energetico inferiore grazie alla loro struttura circuitale semplice e al basso carico operativo del segnale. Tuttavia, quando si visualizzano contenuti dinamici, ad alta risoluzione e multicolori, la scansione ciclica continua dei circuiti passivi aumenta la perdita di segnale e il consumo energetico, con conseguente bassa efficienza energetica complessiva.
