Qual è la differenza tra display touch resistivo e display touch capacitivo?

Nel mondo digitale di oggi, i touch screen hanno permeato ogni aspetto della nostra vita, dagli smartphone nelle nostre tasche alle apparecchiature di controllo industriale nelle officine delle fabbriche. Rispetto ai normali display LCD, lo schermo LCD TFT può fornire immagini e testo molto chiari e ha un tempo di risposta più breve. La crescente applicazione dei display LCD TFT ha portato migliori effetti visivi ai prodotti. Per ilModulo display TFT, ci sono due tipi di tocco: display touch resistivo e display touch capacitivo.

Cos'è un touch screen resistivo?

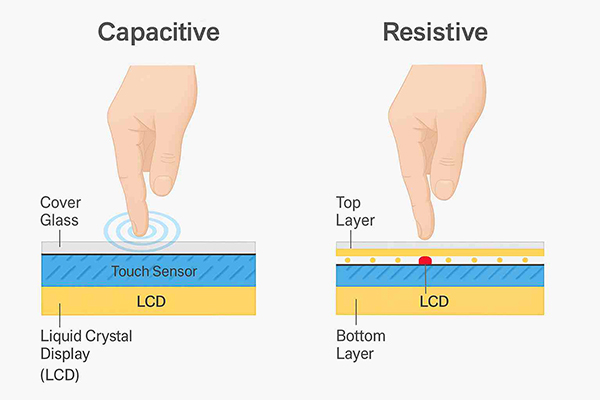

Due strati di pellicole ITO conduttive, con piccoli punti isolanti in mezzo, non si toccano normalmente; quando vengono premute, le pellicole superiore e inferiore si toccano formando un circuito conduttivo. Il controller calcola le coordinate di pressatura in base alla tensione XY. I touch screen resistivi sono disponibili in varie varianti come a quattro fili, cinque fili e otto fili. I numeri rappresentano il numero di componenti del circuito collegati al controller. Tra questi, lo schermo resistivo a quattro fili è la soluzione più comune ed economica, mentre lo schermo resistivo a cinque fili offre maggiore durata e precisione grazie alla progettazione di una tensione costante nello strato inferiore.

La struttura tipica dei touch screen resistivi è composta da: uno strato inferiore in vetro o substrato di vetro organico, sul quale è rivestito uno strato conduttivo trasparente (solitamente ossido di indio-stagno ITO), uno strato intermedio, e uno strato superiore di rivestimento in resina multistrato, con la superficie esterna trattata mediante indurimento.

Cos'è un touch screen capacitivo?

Lo strato superficiale dello schermo ha uno strato di condensatore ITO conduttivo. Il corpo umano ha una corrente biologica debole. Quando un dito lo tocca, il corpo umano e gli elettrodi dello schermo formano un condensatore di accoppiamento. I quattro elettrodi angolari catturano la differenza di corrente per calcolare il punto di contatto.

La struttura di base di un touch screen capacitivo è costituita da un pannello di vetro composito a quattro strati. Lo strato più esterno è un vetro protettivo rinforzato chimicamente o fisicamente (con una durezza di 6H, 7H, 8H o superiore) e la superficie interna e lo strato intermedio del vetro sono ciascuno rivestiti con uno strato conduttivo ITO.

Tabella comparativa delle caratteristiche principali

Vantaggi degli schermi resistivi

1. Può essere azionato da qualsiasi oggetto. Adatto a scenari industriali con guanti protettivi o guanti di gomma.

2. Precisione di posizionamento estremamente elevata, adatta per registratori di cassa, attrezzature industriali e strumenti da disegno.

3. Non ha paura dell'umidità o del leggero vapore acqueo. La scelta preferita per le apparecchiature industriali per esterni.

4. Prezzo basso, driver semplice e basso consumo energetico.

Svantaggi degli schermi resistivi

1. Richiede una pressione energica, con conseguente scarsa esperienza operativa

2. La superficie della pellicola è soggetta a graffi e non funziona correttamente dopo una pressione prolungata

3. Non supporta i gesti con più dita e non può ingrandire o ridurre

4. Scarsa trasmissione della luce, con conseguente aspetto sfocato dello schermo

Vantaggi del touch screen capacitivo

1. Funzionamento tattile fluido con una sensazione piacevole, che supporta i gesti multipunto

2. Superficie in vetro temperato antigraffio, durevole e resistente ai graffi

3. Display trasparente con migliore percezione dei colori

4. Nessuna usura fisica, maggiore durata dei dispositivi digitali domestici

Svantaggi degli schermi capacitivi

1. Può essere utilizzato solo a mani nude o con una penna capacitiva dedicata. I guanti ordinari ne impediscono l'uso.

2. L'acqua o la condensa causeranno movimenti irregolari e tocchi accidentali.

3. Le basse temperature e le macchie d'olio spesse riducono significativamente la sensibilità.

4. Più costoso e instabile in ambienti industriali umidi.

Applicazioni

Applicazioni tipiche dei touch screen resistivi

I touch screen resistivi, con il loro basso costo, input flessibile e forti capacità anti-interferenza, rimangono la scelta preferita nei seguenti scenari:

Apparecchiature di controllo industriale: l'ambiente di fabbrica è soggetto a polvere, contaminazione da olio e interferenze elettromagnetiche e gli operatori spesso indossano guanti.

Sistemi di registratori di cassa POS: richiedono firme tramite penna e il funzionamento con i guanti

Attrezzature mediche: requisiti elevati di affidabilità e pulizia igienica

Sistemi di navigazione automobilistica: i conducenti possono operare con i guanti

Terminali di consultazione pubblica: come biglietterie automatiche, bancomat, ecc.

Attrezzatura per esterni: esposta ad ambienti difficili come polvere e umidità

Applicazioni tipiche dei touch screen capacitivi

I touch screen capacitivi, con i vantaggi del tocco multipunto, dell'elevata sensibilità e dell'eccellente qualità di visualizzazione, dominano i seguenti scenari:

Smartphone e tablet: richiedono operazioni gestuali fluide ed esperienze touch multipunto

Elettronica di consumo: elettrodomestici intelligenti, dispositivi indossabili

Interfacce uomo-macchina di fascia alta: dispositivi che richiedono moderne esperienze di interazione

Attrezzature mediche: scenari che richiedono input rapidi e intuitivi

Touch display: applicazioni con elevati requisiti di effetti di visualizzazione

Tendenze di sviluppo futuro

Touch screen capacitivi, con il controllo touch multipunto, l'elevata sensibilità e gli eccellenti effetti di visualizzazione, sono diventati la tecnologia principale nel mercato dell'elettronica di consumo. Tuttavia,touch screen resistivimantengono ancora una posizione insostituibile in settori specifici come il controllo industriale, le attrezzature mediche e le strutture pubbliche.

Negli ultimi anni lo sviluppo tecnologico ha mostrato una tendenza all’integrazione e all’ottimizzazione. I display TFT capacitivi di livello industriale stanno gradualmente superando le tradizionali carenze come interferenze elettromagnetiche, nebbia d'acqua e funzionamento con guanti attraverso algoritmi di controllo touch auto-sviluppati e ottimizzazione basata su scenari. Allo stesso tempo, gli schermi TFT resistivi stanno anche migliorando la durata e la precisione attraverso miglioramenti dei materiali e dei processi.
