Qual è la differenza tra un display con porta seriale e un display TFT standard?

Nella progettazione di sistemi embedded, l'automazione industriale, l'elettronica di consumo e gli schermi fungono da componente principale dell'interfaccia uomo-macchina (HMI). Gli ingegneri e gli sviluppatori di prodotti spesso devono affrontare una decisione critica: scegliere tra un display con porta seriale e uno standardDisplay TFT. Sebbene entrambi forniscano output visivo per dispositivi elettronici, i loro meccanismi operativi interni, le interfacce hardware, il consumo di risorse, la difficoltà di sviluppo e gli scenari applicativi differiscono drasticamente.

Cos'è un display della porta seriale?

Un display con porta seriale, spesso chiamato "display seriale intelligente", "HMI seriale" o "display TFT UART", è un modulo autonomo che integra un pannello LCD TFT con un controller grafico dedicato, memoria frame buffer e un'interfaccia di comunicazione seriale. Questi moduli funzionano come sottosistemi di visualizzazione completi, elaborando comandi grafici ricevuti tramite una connessione seriale senza gravare sul microcontrollore host. Supportano i principali protocolli seriali tra cui UART, SPI e I2C, consentendo la trasmissione di dati e istruzioni solo attraverso pochi cavi di segnale.

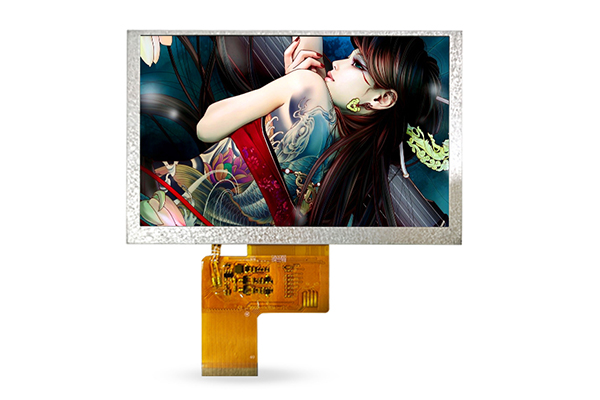

Cos'è un display TFT standard?

Un display TFT (Thin Film Transistor) standard è uno schermo nudo puramente hardware basato sulla tradizionale tecnologia di imaging LCD TFT. È un componente di visualizzazione non intelligente senza un sistema di controllo indipendente o un firmware del driver integrato. StandardDisplay TFTfare affidamento interamente su controller principali esterni per completare tutto il lavoro relativo al display, incluso il calcolo dei dati dei pixel, l'archiviazione del frame buffer, l'aggiornamento dello schermo e la calibrazione del colore.

Principali differenze tecniche tra il display della porta seriale e il display TFT standard

Le lacune tecniche tra i due tipi di display riguardano le interfacce hardware, l'occupazione delle risorse del controller, la difficoltà di guida, l'efficienza della trasmissione e la stabilità del sistema. Queste differenze tecniche costituiscono la base fondamentale per la selezione dei progetti e influiscono direttamente sui cicli di sviluppo del prodotto e sulle prestazioni operative.

1. Interfaccia hardware e complessità del cablaggio

I display delle porte seriali presentano un cablaggio hardware estremamente semplificato, che rappresenta uno dei vantaggi più importanti. La maggior parte dei moduli display seriali richiede solo da 3 a 4 cavi per il normale funzionamento: alimentazione, cavo di terra e cavi del segnale di comunicazione seriale. I display seriali basati su UART necessitano solo di pin TX e RX per la trasmissione dei dati; Anche i display seriali SPI e I2C completano la comunicazione attraverso un numero minimo di pin. Questo numero di pin estremamente basso riduce notevolmente la difficoltà di layout del PCB, consente di risparmiare spazio sulla scheda ed evita complessi problemi di instradamento dei cavi.

2. Occupazione delle risorse del controller principale

I display delle porte seriali sono progettati per un basso consumo energetico e un basso impiego di risorse. Poiché il modulo display integra un'unità di elaborazione grafica e un frame buffer indipendenti, tutto il lavoro di rendering dei pixel, memorizzazione nella cache dei dati e aggiornamento dello schermo viene completato dal chip stesso del display. L'MCU host deve solo inviare semplici comandi di controllo a bassa frequenza, quasi senza occupare risorse della CPU.

I display TFT standard consumano enormi risorse del controller principale. Senza capacità di memorizzazione nella cache ed elaborazione indipendenti, tutti i dati dei frame devono essere calcolati, archiviati e restituiti dal processore host. Il controller principale deve aggiornare continuamente i dati dei pixel, occupare RAM di grande capacità per l'archiviazione del frame buffer e mantenere l'uscita del segnale ad alta frequenza.

3. Difficoltà e ciclo di sviluppo della guida

La soglia di sviluppo dei display delle porte seriali è estremamente bassa. I produttori forniscono protocolli di comunicazione seriale completi e maturi, set di comandi universali e strumenti di debugging del computer superiore di supporto. Gli sviluppatori non hanno bisogno di comprendere i principi di base del funzionamento degli LCD, la logica della temporizzazione dei pixel o gli algoritmi di rendering grafico. Devono solo richiamare semplici comandi seriali per realizzare funzioni come la visualizzazione di testo, il cambio di immagini, la riproduzione di animazioni e il controllo touch.

StandardDisplay TFTrichiedono capacità di sviluppo integrate professionali e cicli di sviluppo più lunghi. Gli sviluppatori devono scrivere da zero il codice del driver sottostante, configurare i parametri di temporizzazione dello schermo, eseguire il debug della calibrazione del colore, creare la logica di gestione del frame buffer e ottimizzare la fluidità dell'aggiornamento dello schermo. Dimensioni e modelli diversi di schermi TFT hanno parametri temporali e requisiti del driver diversi, con conseguente scarsa compatibilità.

4. Velocità di trasmissione dei dati e prestazioni di aggiornamento

Limitati dalla larghezza di banda del protocollo di comunicazione seriale, la frequenza di aggiornamento e la velocità di trasmissione dei dati dei display della porta seriale sono relativamente basse. I display seriali UART hanno la larghezza di banda più bassa, adatta per scenari di visualizzazione statica e aggiornamento a bassa frequenza; I display seriali SPI hanno una velocità migliorata ma non supportano ancora l'aggiornamento in tempo reale a schermo intero ad alta definizione.

I display TFT standard adottano interfacce MIPI/RGB parallele o ad alta velocità con larghezza di banda di trasmissione dati ultraelevata, supportando l'aggiornamento dello schermo ad alta risoluzione e con frame rate elevato. Possono visualizzare senza problemi immagini 1080P ad alta definizione, video dinamici ed effetti di animazione complessi senza balbettare.

5. Stabilità del sistema

I display delle porte seriali hanno un'eccezionale stabilità del sistema. Il design integrato del modulo display riduce i collegamenti dei circuiti esterni e il semplice cablaggio seriale evita efficacemente interferenze di segnale e problemi di guasto della linea causati da complessi cablaggi paralleli.

I display TFT standard hanno una stabilità del sistema relativamente scarsa. Le linee di segnale parallele complesse sono suscettibili alle interferenze elettromagnetiche esterne, con conseguente sfarfallio dello schermo, distorsione del colore e rumore dei fiocchi di neve.

StandardDisplay TFToffrono massime prestazioni, flessibilità di risoluzione e controllo a livello di pixel al prezzo di una maggiore complessità di sviluppo, un numero di pin più elevato e maggiori richieste sul processore host. Sono la scelta giusta per applicazioni ad alte prestazioni, requisiti grafici personalizzati e progetti in cui ogni aspetto del display deve essere strettamente controllato.

I display delle porte seriali danno priorità alla facilità d'uso, allo sviluppo rapido e al consumo minimo di risorse host, al prezzo di limitazioni di larghezza di banda e risoluzione ridotte. Eccellono nelle applicazioni HMI industriali, nella prototipazione, nei sistemi con risorse limitate e nei progetti in cui il time-to-market

è fondamentale.
