Qual è il vantaggio dell'interfaccia SPI e IIC per il display LCD grafico?

Nella progettazione di sistemi integrati moderni, nel controllo industriale, nelle apparecchiature domestiche intelligenti e nei prodotti elettronici indossabili,moduli display LCD graficisono diventati indispensabili vettori di interazione uomo-computer. Tra tutte le interfacce di visualizzazione tradizionali, SPI e IIC sono le due soluzioni più ampiamente adottate per gli schermi LCD a matrice di punti, dominando il mercato dei display LCD di piccole e medie dimensioni grazie ai loro vantaggi strutturali unici, prestazioni stabili ed eccellente compatibilità. La selezione di un'interfaccia adatta per un display di interfaccia IIC o un display SPI determina direttamente la velocità di risposta dell'apparecchiatura, il consumo energetico, la difficoltà di layout del PCB e la durata complessiva.

I display LCD grafici differiscono dagli schermi LCD a segmenti in quanto supportano la punteggiatura arbitraria dei pixel, il rendering grafico personalizzato, lo scorrimento dinamico del testo e la visualizzazione dell'interfaccia multistrato, proponendo requisiti più elevati per l'efficienza della trasmissione dell'interfaccia e la stabilità del segnale. Al contrario, le interfacce seriali SPI e IIC semplificano la progettazione del cablaggio, ottimizzano i protocolli di trasmissione e soddisfano perfettamente le esigenze di basso costo, alta stabilità e design compatto dei prodotti terminali tradizionali, diventando le interfacce preferite per l'attuale mainstreamdisplay LCD a matrice di punti.

Caratteristiche di base dell'interfaccia SPI (display SPI)

SPI (Serial Peripheral Interface) è un'interfaccia di comunicazione seriale sincrona ad alta velocità, un protocollo di trasmissione full-duplex strutturato master-slave e l'interfaccia principale principale dei prodotti di visualizzazione SPI ad alte prestazioni. L'interfaccia SPI standard per gli schermi LCD a matrice di punti adotta una struttura a 4 fili, inclusi SCLK (segnale di clock), MOSI (trasmissione dati), CS (selezione chip) e DC (selezione dati/comandi). Alcuni progetti SPI semplificati a 3 fili integrano segnali CC nelle linee dati, riducendo ulteriormente il numero di pin pur mantenendo le capacità di trasmissione ad alta velocità.

Caratteristiche di base dell'interfaccia IIC (display dell'interfaccia IIC)

IIC (Inter-Integrated Circuit) è un'interfaccia di bus seriale sincrono half-duplex con struttura ultrasemplificata a 2 fili, composta da SCL (linea clock) e SDA (linea dati). In quanto interfaccia bus multi-dispositivo, un bus IIC può montare più moduli display e dispositivi sensore con indirizzi diversi, il che rappresenta il vantaggio principale dei prodotti display con interfaccia IIC nei sistemi integrati multi-dispositivo.

I vantaggi dell'interfaccia SPI per il display LCD grafico SPI

1. Velocità di trasmissione ultraelevata, nessun ritardo di visualizzazione dinamica

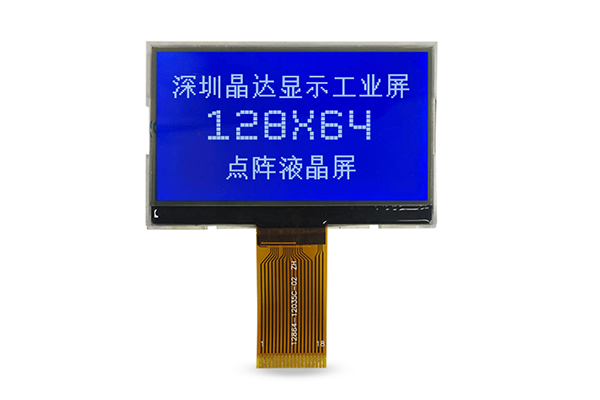

Il più grande vantaggio dell'interfaccia SPI risiede nella sua frequenza di clock ultraelevata e nel sovraccarico del protocollo pari a zero. Diversamente dal meccanismo di verifica dell'indirizzo e di attesa della risposta dell'interfaccia IIC, SPI adotta una modalità di trasmissione burst continua, con una frequenza di clock massima fino a 80 MHz. Per i formati tradizionali 128x64, 160x128, 240x320display LCD a matrice di punti, l'interfaccia SPI può completare l'aggiornamento dei dati a schermo intero entro 1-5 ms.

2. Forti prestazioni anti-interferenza, adatte a scenari industriali

Il nostro display LCD grafico di livello industriale con interfaccia SPI adotta l'uscita del segnale di azionamento push-pull, con una forte capacità anti-interferenza del segnale e una trasmissione stabile in ambienti elettromagnetici ad alto rumore come officine industriali e apparecchiature elettriche. Rispetto alla struttura a drain aperto dell'interfaccia IIC, il segnale SPI ha una capacità di guida più forte, una distanza di trasmissione effettiva più lunga e non è soggetto a distorsione del segnale o perdita di dati.

3. Progettazione flessibile del cablaggio, bilanciamento delle prestazioni e integrazione

L'interfaccia SPI standard a 4 fili e l'interfaccia SPI semplificata a 3 fili mantengono entrambe un design a basso numero di pin, molto inferiore rispetto alle tradizionali interfacce LCD parallele. Pur mantenendo le prestazioni di trasmissione ad alta velocità, evita il problema dell'eccessiva occupazione delle risorse GPIO. Per i sistemi embedded con pin di microcomputer a chip singolo limitati ma requisiti di prestazioni di visualizzazione elevate, i moduli di visualizzazione SPI possono bilanciare perfettamente il costo dell'hardware e l'effetto di visualizzazione.

4. Occupazione dei pin estremamente bassa, semplificando notevolmente la progettazione del PCB

L'interfaccia IIC necessita solo di due linee di segnale (SCL, SDA) per completare la trasmissione dei dati del display, che rappresenta il numero di pin più basso tra tutte le interfacce di visualizzazione tradizionali. Per dispositivi ultraminiaturizzati come dispositivi indossabili, sensori intelligenti ed elettrodomestici in miniatura con risorse GPIO estremamente limitate, i moduli di visualizzazione dell'interfaccia IIC possono salvare un gran numero di pin del microcomputer a chip singolo, evitando la necessità di espandere i chip periferici a causa di pin insufficienti.

Le interfacce SPI e IIC sono entrambe soluzioni di trasmissione seriale fondamentali per i moderni display LCD grafici a matrice di punti, con i loro vantaggi insostituibili. I moduli display SPI si basano su trasmissione ad alta velocità, forte anti-interferenza ed eccellenti prestazioni di visualizzazione dinamica, diventando la scelta preferita per scenari di visualizzazione dinamici e ad alte prestazioni industriali. I prodotti di visualizzazione dell'interfaccia IIC sfruttano il cablaggio ultrasemplice, il basso consumo energetico e la forte espandibilità, dominando scenari applicativi miniaturizzati, a basso consumo e integrati multi-dispositivo.
