Cos'è il display LCD positivo e il display LCD negativo?

Display LCDsono diventati la spina dorsale delle interfacce visive in innumerevoli settori, dall'elettronica di consumo e la strumentazione industriale ai cruscotti automobilistici e ai dispositivi medici. Se hai mai acquistato schermi industriali, cruscotti, display automobilistici o monitor di dispositivi portatili, probabilmente hai incontrato i termini display LCD in modalità positiva e display LCD in modalità negativa. Queste due modalità di visualizzazione LCD principali definiscono l'aspetto visivo fondamentale, il meccanismo di trasmissione della luce, la leggibilità, il consumo energetico e i limiti applicativi degli schermi LCD monocromatici e a colori di base. Nonostante il loro uso diffuso nell'elettronica commerciale e industriale, la maggior parte degli acquirenti e degli ingegneri non riesce a comprenderne appieno i principi di funzionamento, le differenze chiave e i vantaggi specifici dello scenario, portando a una selezione errata dello schermo che compromette le prestazioni del dispositivo e l'esperienza dell'utente.

Cos'è un display LCD positivo?

Un display LCD positivo è una modalità di visualizzazione LCD standard caratterizzata da testo/grafica scuri su uno sfondo luminoso. In uno stato non alimentato o non attivato, l'area dei pixel LCD rimane trasparente o luminosa, mentre i pixel attivati ​​bloccano la luce per formare un contenuto visualizzato scuro. Le manifestazioni visive comuni includono caratteri neri su sfondo bianco/grigio, simboli neri su sfondo giallo-verde e icone scure su sfondo argento riflettente.

Gli schermi LCD positivi adottano una struttura a polarizzatore incrociato, che è la configurazione ottica LCD più tradizionale e ampiamente utilizzata. Questa modalità dipende fortemente dalla luce ambientale e offre eccellenti prestazioni antiriflesso, rendendola la scelta preferita per i dispositivi di visualizzazione in ambienti esterni e ad alta luminosità.

Cos'è un display LCD negativo?

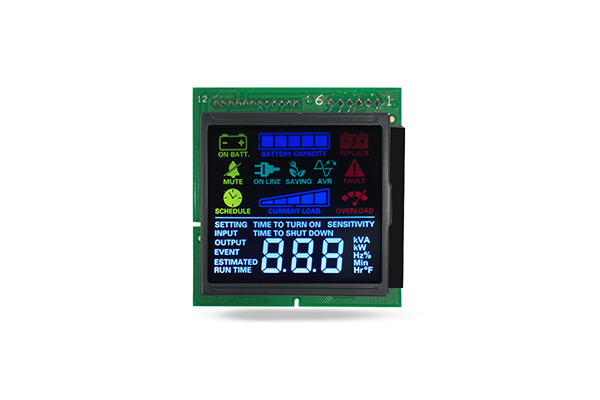

Un display LCD negativoè la modalità di visualizzazione opposta, che presenta testo/grafica luminosi su uno sfondo scuro. Quando lo schermo non è alimentato, l'intera area del display è bloccata e appare nera o grigio scuro. Quando i pixel vengono energizzati, le molecole di cristalli liquidi ruotano per consentire il passaggio della retroilluminazione, formando un contenuto luminoso e brillante sullo sfondo scuro.

I display LCD negativi utilizzano una struttura di polarizzatore allineata. A differenza degli LCD positivi, non possono fare affidamento sulla luce ambientale per la visualizzazione e devono essere dotati di un modulo di retroilluminazione per presentare contenuti chiari. Questa modalità offre un contrasto ultra elevato e delicati effetti visivi in ​​ambienti interni e con scarsa illuminazione, ampiamente applicata nell'elettronica di consumo, negli interni automobilistici e nei pannelli di controllo industriali interni.

Principio di funzionamento dei display LCD positivi

Gli LCD positivi sono costruiti con due polarizzatori incrociati verticalmente (offset di 90 gradi). Lo strato di cristalli liquidi nello stato rilassato e non energizzato ruota la luce ambientale di 90 gradi, consentendo alla luce di passare agevolmente attraverso i due polarizzatori. Ciò rende l'intero sfondo dello schermo luminoso e trasparente nello stato spento.

Quando viene applicata una tensione a un pixel specifico, le molecole dei cristalli liquidi perdono la loro disposizione attorcigliata e si allineano verticalmente con il campo elettrico. Non ruotano più la luce, quindi la luce incidente viene bloccata dal polarizzatore superiore. L'area dei pixel perde la trasmissione della luce e forma testo o motivi scuri. In poche parole, l'accensione equivale a un contenuto scuro, lo spegnimento equivale a uno sfondo luminoso.

Principio di funzionamento dei display LCD negativi

I display LCD negativi adottano un layout del polarizzatore parallelo, in cui i polarizzatori superiore e inferiore sono allineati nella stessa direzione. Nello stato non energizzato, le molecole di cristalli liquidi si torcono per ruotare la luce di 90 gradi, causando il blocco della luce da parte dei polarizzatori allineati. L'intero schermo rimane scuro nello stato spento.

Quando viene applicata tensione ai pixel target, le molecole di cristalli liquidi si raddrizzano e smettono di ruotare la luce. La luce di retroilluminazione passa uniformemente attraverso i doppi polarizzatori, formando contenuti luminosi e ad alta luminosità sullo sfondo scuro. La sua logica fondamentale è che l'accensione equivale a un contenuto luminoso, lo spegnimento equivale a uno sfondo scuro.

Differenze chiave tra display LCD positivi e negativi

Per aiutarti a distinguere e selezionare rapidamente la modalità di visualizzazione corretta, riassumiamo le differenze principali tra display LCD positivi e negativi in ​​otto dimensioni critiche: effetto visivo, struttura del polarizzatore, dipendenza dalla retroilluminazione, adattabilità alla luce, contrasto, consumo energetico, angolo di visione e costo.

1.Presentazione visiva

LCD positivo:Classico sfondo luminoso con contenuto scuro, effetto visivo naturale e morbido, in linea con le abitudini di lettura delle persone tradizionali. Il tono dello schermo è principalmente bianco neutro, grigio o giallo-verde, con un basso affaticamento visivo durante la visione a lungo termine.

LCD negativo:Sfondo scuro con contenuto luminoso brillante, forte impatto visivo, aspetto esclusivo e delicato. Lo sfondo scuro evidenzia efficacemente il contenuto visualizzato, rendendo il testo e le icone più prominenti e sovrapposti.

2. Dipendenza dalla retroilluminazione e amplificatore; Adattabilità alla luce

Questa è la differenza più pratica negli scenari applicativi. Gli LCD positivi sono dominanti nella luce ambientale e offrono le migliori prestazioni in ambienti luminosi come la luce solare esterna, una forte luce interna e spazi di lavoro aperti. Anche senza retroilluminazione, possono mantenere effetti di visualizzazione estremamente nitidi e non verranno sbiaditi dalla forte luce ambientale.

Gli LCD negativi sono dominanti nella retroilluminazione. Mostrano una qualità di visualizzazione di alto livello in ambienti interni poco luminosi, scene notturne e condizioni di lavoro con scarsa illuminazione con un supporto uniforme della retroilluminazione. Tuttavia, in caso di forte luce solare, la luminosità della retroilluminazione viene facilmente sopraffatta dalla luce ambientale, con conseguente contenuto sbiadito e leggibilità ridotta. Per adattarsi agli ambienti luminosi, gli LCD negativi richiedono una retroilluminazione ad alta luminosità superiore a 800 nit, che aumenta significativamente il consumo energetico.

3.Contrasto e prestazioni dell'angolo di visione

Negli ambienti interni con scarsa illuminazione, gli LCD negativi hanno rapporti di contrasto molto più elevati rispetto agli LCD positivi. Lo sfondo scuro puro elimina le interferenze dovute alla dispersione della luce, rendendo i bordi del contenuto più nitidi e i dettagli più delicati. Nel frattempo, gli LCD negativi presentano angoli di visione più ampi con spostamento del colore e attenuazione della luminosità trascurabili da tutte le direzioni.

Gli LCD positivi hanno un contrasto relativamente moderato. A causa dello sfondo luminoso, il divario tra gli strati chiari e scuri è minore, ma la stabilità dell'angolo di visione in ambienti luminosi è migliore. Non sono soggetti alla sfocatura dei riflessi o all'attenuazione del contrasto in condizioni di luce intensa, con prestazioni di visualizzazione all'aperto più stabili.

4. Consumo energetico e durata

Gli LCD positivi presentano vantaggi assoluti in termini di risparmio energetico. La maggior parte degli scenari applicativi non richiedono l'attivazione della retroilluminazione, basandosi interamente sulla luce ambientale per la visualizzazione. Anche con la retroilluminazione ausiliaria, una bassa luminosità è sufficiente per soddisfare la domanda, prolungando notevolmente la durata della batteria del dispositivo. Sono la prima scelta per i dispositivi portatili a basso consumo.

Conclusione

La distinzione tra display LCD positivi e negativi rappresenta una delle scelte fondamentali nella selezione del display.Display LCD positivioffrono una leggibilità superiore alla luce solare, un consumo energetico inferiore e costi inferiori, rendendoli ideali per applicazioni esterne, alimentate a batteria e sensibili ai costi. I display LCD in modalità negativa offrono un contrasto più elevato, angoli di visione interni più ampi e un'estetica premium, perfetti per prodotti per interni, in condizioni di scarsa illuminazione e incentrati sul design.
