Quali fattori influenzano il consumo energetico dei display LCD monocromatici?

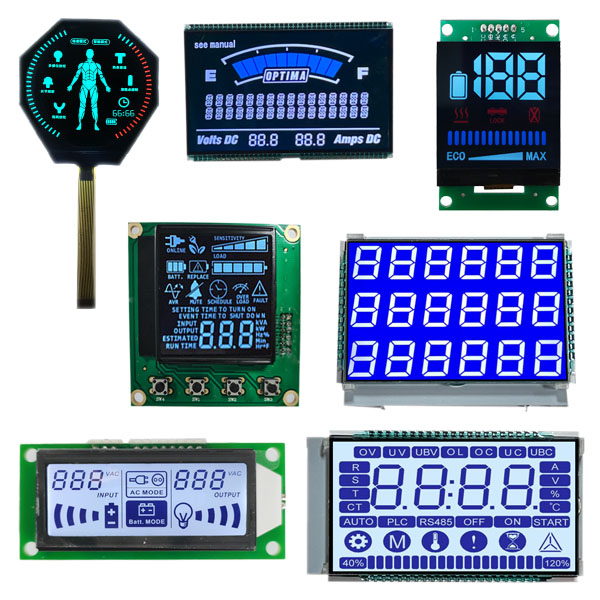

Schermi LCD monocromaticisono da tempo la spina dorsale dei dispositivi elettronici a basso consumo nei settori industriale, commerciale e di consumo. Per i pannelli LCD TFT a colori che richiedono filtri cromatici complessi e sistemi di retroilluminazione ad alta potenza, i display a cristalli liquidi monocromatici forniscono un output visivo semplice e ad alto contrasto con un consumo energetico minimo. La loro eccezionale efficienza energetica li rende la scelta preferita per i dispositivi alimentati a batteria, inclusi contatori industriali, gadget indossabili, sensori domestici intelligenti, apparecchiature mediche portatili e così via.
I display LCD monocromatici rimangono una delle tecnologie di visualizzazione più efficienti dal punto di vista energetico oggi disponibili. In un’era in cui la durata della batteria e i budget energetici dominano le decisioni di progettazione del prodotto, capire esattamente cosa determina il consumo energetico di questi display non è semplicemente un esercizio accademico: è una considerazione ingegneristica fondamentale che può creare o distruggere un dispositivo portatile.
1. Specifiche di progettazione strutturale del pannello LCD
Il design strutturale intrinseco di un pannello LCD monocromatico è il determinante fondamentale del suo consumo energetico di base. Ogni componente principale del pannello, dalle dimensioni fisiche alla modalità di visualizzazione e al tipo di matrice, modella direttamente le sue caratteristiche di utilizzo energetico. Anche con circuiti di pilotaggio e ambienti operativi identici, i moduli LCD monocromatici strutturalmente diversi possono presentare gap di consumo energetico di diverse volte.
1.1 Dimensioni dello schermo e densità dei pixel
Le dimensioni dello schermo sono uno dei fattori più intuitivi che influenzano il consumo di energia dell'LCD monocromatico. Nei prodotti LCD monocromatici standard, il consumo energetico è correlato positivamente all'effettiva area di visualizzazione. I pannelli più grandi richiedono più pixel a cristalli liquidi, un cablaggio degli elettrodi più trasparente e aree di copertura del segnale più ampie, che aumentano il carico capacitivo di base e la perdita di potenza statica. Per i display LCD monocromatici di tipo a segmenti ampiamente utilizzati in timer e contatori, i pannelli di piccole dimensioni inferiori a 2 pollici consumano in genere solo 1–5 mW di potenza attiva, mentre i display LCD grafici monocromatici di medie dimensioni da 3–5 pollici solitamente assorbono 10–30 mW in normali condizioni di lavoro.
Anche la densità dei pixel gioca un ruolo vitale nella regolazione della potenza. I display LCD monocromatici ad alta risoluzione come i modelli 128×64, 240×128 e 320×160 presentano array di pixel più densi e circuiti di pilotaggio più complessi. Ciascuna unità pixel richiede la scansione del segnale e il controllo della tensione indipendenti, aumentando il carico complessivo del circuito e il consumo energetico dinamico. Al contrario, gli LCD a segmenti a bassa risoluzione con schemi di visualizzazione fissi hanno strutture circuitali più semplici e una perdita di potenza molto inferiore, rendendoli ideali per scenari di standby a bassissimo consumo.
1.2 Visualizza la modalità ottica
Gli schermi LCD monocromatici sono classificati in tre modalità ottiche principali: riflettente, trasmissiva e transflettiva, ciascuna con profili di consumo energetico drasticamente diversi. Questa classificazione è la ragione principale dell'enorme divario di potenza tra i diversi moduli display monocromatici.
1.3 Tipo di guida a matrice
I display LCD monocromatici sono suddivisi in tipi a matrice passiva (PM) e matrice attiva (AM), dove la matrice passiva è la corrente principale per i prodotti monocromatici a basso consumo. Il display LCD a matrice passiva presenta una semplice struttura di elettrodi a griglia incrociata, che condivide elettrodi in fila e colonna per la scansione dei pixel. Consumano energia solo durante la commutazione dello stato dei pixel e mantengono il contenuto del display con una potenza statica minima, che è la ragione principale dei loro vantaggi a basso consumo.
2. Configurazione del sistema di retroilluminazione
Per la maggior parte dei moduli display LCD monocromatici trasmissivi e transflettivi, il sistema di retroilluminazione rappresenta il 70%–90% del consumo energetico totale. A differenza dei display LCD a colori con retroilluminazione RGB ad alta potenza, gli LCD monocromatici utilizzano principalmente retroilluminazione LED monocromatica, ma le differenze nella quantità di retroilluminazione, luminosità, temperatura del colore e modalità di guida determinano direttamente il consumo energetico complessivo del modulo. L'ottimizzazione della configurazione della retroilluminazione è il modo più efficace per ridurre la perdita di potenza del display LCD monocromatico.
2.1 Quantità e layout dei LED di retroilluminazione
Il numero di LED di retroilluminazione integrati è correlato linearmente al consumo energetico. Lo schermo LCD monocromatico di piccole dimensioni adotta solitamente 1-2 design di retroilluminazione a LED con bassa corrente di funzionamento e bassa potenza. I moduli display di grandi dimensioni o ad alta uniformità richiedono 4-6 o anche più perline LED per eliminare gli angoli bui e garantire una luminosità uniforme a schermo intero. Ogni sfera LED aggiuntiva aumenta la corrente operativa complessiva del sistema di retroilluminazione, aumentando direttamente il consumo energetico totale.
Anche il layout della retroilluminazione influisce sull'efficienza energetica. I design di retroilluminazione montati lateralmente comunemente utilizzati nei sottili moduli display LCD monocromatici conducono la luce attraverso piastre guida luminose, con bassa perdita di luce e consumo energetico relativamente basso. I layout di retroilluminazione con illuminazione diretta inferiore hanno una maggiore efficienza di utilizzo della luce ma richiedono più perline LED, con conseguente maggiore assorbimento di potenza con lo stesso standard di luminosità.
2.2 Regolazione della luminosità della retroilluminazione
La luminosità della retroilluminazione è il fattore regolabile più flessibile per il consumo energetico dell'LCD monocromatico. La luminosità della retroilluminazione LED è controllata dalla corrente di pilotaggio: una corrente più elevata corrisponde a una luminosità più elevata e a un consumo energetico più elevato. La maggior parte dei moduli LCD monocromatici supporta l'attenuazione PWM (Modulazione di larghezza d'impulso) o l'attenuazione della tensione analogica. Alla massima luminosità, la retroilluminazione funziona alla corrente nominale con un consumo energetico di picco; in modalità standby a bassa luminosità, la corrente di pilotaggio diminuisce drasticamente, riducendo la perdita di potenza della retroilluminazione del 60%–80%.
La maggior parte dei dispositivi elettronici industriali e di consumo non necessitano della massima luminosità dello schermo durante il funzionamento quotidiano. Ridurre opportunamente la luminosità della retroilluminazione con la premessa di garantire la leggibilità può prolungare notevolmente la durata della batteria del dispositivo. Per scenari di standby a bassissimo consumo, la configurazione della logica di spegnimento automatico della retroilluminazione quando lo schermo è statico può eliminare ulteriormente la perdita di potenza non valida.
2.3 Modalità di funzionamento retroilluminazione
La modalità di retroilluminazione costantemente attiva comporta un consumo energetico elevato e continuo, mentre le modalità di retroilluminazione intermittente e basata su trigger consentono di risparmiare efficacemente energia. Molti dispositivi intelligenti adottano strategie di retroilluminazione con induzione del corpo umano, grilletto o collegamento del sensore di luce: la retroilluminazione rimane spenta durante lo standby e si accende solo quando viene rilevata l'operazione dell'utente, riducendo drasticamente la perdita di potenza statica a lungo termine. Per i dispositivi portatili alimentati a batteria, questa ottimizzazione della modalità di lavoro ha un effetto di risparmio energetico più significativo rispetto alla regolazione dei parametri hardware.
3. Circuito di pilotaggio e parametri del chip
Il chip di guida e il sistema di circuiti periferici sono le unità di controllo principali del funzionamento dell'LCD monocromatico. Diversi modelli di chip, tensioni di pilotaggio, frequenze di aggiornamento e schemi di progettazione dei circuiti influiscono direttamente sul consumo energetico dinamico e statico durante il funzionamento del display. Anche con lo stesso pannello LCD, parametri di guida non corrispondenti causeranno evidenti sprechi di energia.
3.1 Modello di chip di guida ed efficienza energetica
I chip driver LCD monocromatici specializzati hanno caratteristiche di consumo energetico distinte. I chip di visualizzazione dedicati a basso consumo adottano un'architettura circuitale ottimizzata, supportando la guida a bassa tensione e la modalità di sospensione, con una corrente di standby ultrabassa di soli pochi microampere. Al contrario, gli schemi di guida alternativi MCU universali mancano di un’ottimizzazione della potenza mirata, con una maggiore perdita di potenza statica e un consumo energetico di scansione dinamica più elevato.
3.2 Tensione operativa e tensione di polarizzazione
Gli LCD monocromatici hanno intervalli di tensione operativa rigorosi. All'interno dell'intervallo di tensione nominale, riducendo adeguatamente la tensione di pilotaggio è possibile ridurre la perdita di potenza di eccitazione dei pixel senza compromettere la chiarezza del display. Una tensione di pilotaggio eccessivamente elevata non solo aumenterà il consumo energetico, ma causerà anche l'affaticamento molecolare dei cristalli liquidi, accelerando l'invecchiamento dello schermo e provocando lo sfarfallio del display.
La tensione di polarizzazione è un altro parametro chiave che influenza la stabilità della potenza. La ragionevole configurazione della tensione di polarizzazione garantisce una rotazione molecolare stabile dei cristalli liquidi con un azionamento di corrente minimo. Impostazioni irragionevoli della tensione di polarizzazione causeranno vibrazioni molecolari ripetute e perdite di corrente non valide, aumentando il consumo energetico non necessario e riducendo il contrasto del display.
3.3 Frequenza di aggiornamento dello schermo
La frequenza di aggiornamento determina la frequenza di scansione dei pixel degli LCD monocromatici. Frequenze di aggiornamento più elevate significano scansione del circuito e commutazione del segnale più frequenti, con conseguente maggiore consumo energetico dinamico. A differenza degli schermi a colori che richiedono frequenze di aggiornamento elevate per eliminare effetti stroboscopici e sbavature, lo schermo LCD monocromatico presenta contenuti di visualizzazione semplici e una bassa sensibilità visiva allo stroboscopio.
3.4 Modalità di guida multiplexing
Il display LCD monocromatico utilizza comunemente la tecnologia di guida multiplexing per semplificare il cablaggio del circuito. Diversi rapporti di multiplexing (1/4 duty, 1/8 duty, 1/16 duty) influiscono sul consumo energetico e sulla qualità di visualizzazione. Un rapporto di multiplexing più elevato significa che più pixel condividono i circuiti di scansione, riducendo la quantità di circuiti periferici e la perdita di potenza statica. Tuttavia, un rapporto di multiplexing eccessivamente elevato aumenterà il carico di scansione a punto singolo, aumentando il consumo energetico istantaneo dinamico. Una ragionevole corrispondenza dei parametri di multiplexing in base alla risoluzione dello schermo è fondamentale per bilanciare il consumo energetico e la stabilità del display.
4. Visualizza contenuto e stato di funzionamento
Molti professionisti ignorano che il consumo energetico degli LCD monocromatici varia in base al contenuto visualizzato in tempo reale e allo stato di funzionamento. Il numero di pixel accesi, la frequenza di aggiornamento dello schermo e lo stato di standby producono tutti diversi effetti di perdita di potenza, che sono dettagli cruciali per l'ottimizzazione della potenza a grana fine.
4.1 Rapporto di illuminazione dei pixel
Gli LCD monocromatici consumano energia quando guidano i pixel a cristalli liquidi per capovolgere e visualizzare il contenuto. Maggiore è il numero di pixel illuminati sullo schermo, maggiore sarà il carico complessivo del circuito e il consumo energetico dinamico. Uno stato di visualizzazione solido a schermo intero presenta il consumo energetico più elevato, mentre uno stato di visualizzazione a schermo vuoto o con pixel ridotti presenta il consumo energetico più basso.
4.2 Frequenza di aggiornamento dello schermo
Ogni aggiornamento dello schermo e dei contenuti richiede la scansione del segnale e la commutazione dello stato dei pixel, accompagnati da un'istantanea perdita di potenza. Per i dispositivi con contenuti di visualizzazione statici, come schermate dei parametri dello strumento e visualizzazioni dei tempi, frequenti aggiornamenti non necessari genereranno continuamente un consumo energetico non valido. L'impostazione di cicli di aggiornamento ragionevoli in base alla frequenza di modifica dei dati, ad esempio l'aggiornamento ogni 1-5 secondi per parametri che cambiano lentamente invece dell'aggiornamento in tempo reale, può ridurre efficacemente il consumo energetico medio.
4.3 Commutazione della modalità di lavoro e standby
I moduli LCD monocromatici presentano evidenti differenze di potenza tra la modalità di lavoro, la modalità standby con luce accesa e la modalità di sospensione profonda. Nella modalità di funzionamento normale, lo schermo si aggiorna continuamente con il massimo consumo energetico; in modalità standby, lo schermo mantiene il contenuto statico con la retroilluminazione spenta, conservando solo la perdita di potenza statica del chip; in modalità deep sleep, il chip del driver interrompe la maggior parte delle operazioni del circuito, con il consumo energetico che scende al livello più basso di microampere.
5. Condizioni operative ambientali
L'ambiente operativo modifica le caratteristiche fisiche dei materiali a cristalli liquidi e dei componenti dei circuiti, influenzando indirettamente il consumo energetico dell'LCD monocromatico. La temperatura, l'umidità e l'intensità della luce ambientale regolano tutti lo stato di funzionamento e la perdita di potenza dei moduli display, che non possono essere ignorati nella progettazione di dispositivi industriali ed esterni.
5.1 Temperatura operativa
La temperatura è il fattore ambientale più influente per il consumo energetico degli LCD monocromatici. La viscosità del materiale a cristalli liquidi cambia con la temperatura: le basse temperature aumentano la viscosità dei cristalli liquidi, rallentando la rotazione molecolare e richiedendo una tensione di pilotaggio più elevata e tempi di scansione più lunghi per garantire una visualizzazione normale, con conseguente aumento del consumo energetico. Le alte temperature riducono la viscosità dei cristalli liquidi, abbassando i requisiti di tensione di pilotaggio e riducendo relativamente la perdita di potenza, ma temperature eccessivamente elevate accelereranno l'invecchiamento dei componenti e causeranno un aumento della corrente di dispersione del circuito.
Gli LCD monocromatici di livello industriale solitamente si adattano ad ampi intervalli di temperatura da -20 ℃ a +70 ℃. In ambienti esterni a bassa temperatura, molti moduli devono attivare circuiti di compensazione della temperatura per mantenere la stabilità del display, il che comporta un ulteriore consumo energetico. Per i dispositivi che funzionano in scenari di temperature estreme, è necessario riservare un margine di consumo energetico a bassa temperatura nella progettazione dell'alimentazione.
Conclusione
Il consumo energetico degli schermi LCD monocromatici è il risultato sistematico dell'interazione tra progettazione strutturale, configurazione della retroilluminazione, parametri di guida, stato di funzionamento, condizioni ambientali e invecchiamento dell'hardware. A differenza della cognizione dei parametri di potenza fissi nella percezione tradizionale, l'assorbimento di potenza del display LCD monocromatico ha una forte capacità di regolazione e dipendenza dallo scenario. Per i progettisti di prodotti elettronici e gli ingegneri della manutenzione, chiarire tutti i fattori influenti non solo è utile per selezionare i moduli display corrispondenti e ridurre i costi dell'hardware, ma può anche massimizzare la durata della batteria e la stabilità del dispositivo attraverso una raffinata ottimizzazione della potenza.
Nei dispositivi IoT a basso consumo, nelle apparecchiature di controllo industriale e negli scenari di elettronica medica portatile, un controllo ragionevole del consumo energetico degli LCD monocromatici può migliorare notevolmente la competitività del mercato dei prodotti e l'esperienza dell'utente. Con il continuo aggiornamento della tecnologia dei display a basso consumo, gli schemi di guida LCD monocromatici ottimizzati e i progetti hardware svilupperanno ulteriormente il potenziale di risparmio energetico, rendendo tali display più ampiamente utilizzati nei dispositivi embedded a bassissimo consumo.
