Cosa determina la durata degli schermi LCD?

Tra tutte le principali tecnologie di visualizzazione, gli schermi LCD rimangono la soluzione più utilizzata grazie alle loro prestazioni stabili, al basso costo e al fatto che sono meno soggetti al burn-in dello schermo rispetto ai pannelli auto-luminosi. Dai semplici terminali di controllo industriale ed elettrodomestici, alle apparecchiature di monitoraggio industriale ad alta precisione e ai terminali di bordo dei veicoli,schermi LCD a segmenti, schermi LCD a caratteri, schermi LCD grafici e varianti di display TFT avanzate. Esistono numerosi fattori fondamentali che influiscono sulla durata dei display LCD, che coprono aspetti quali la progettazione strutturale, i componenti principali, l'ambiente di utilizzo, le abitudini di utilizzo e le differenze nel tipo di prodotto.

1. Durata della vita strutturale e dei componenti principali

Il completoDisplay LCDIl sistema è costituito da uno strato di cristalli liquidi, un modulo di retroilluminazione, polarizzatori, filtro colorato, circuito di pilotaggio e vetro protettivo. A differenza dei display OLED che si basano su materiali organici autoluminosi soggetti a invecchiamento, i display LCD funzionano controllando la trasmissione della luce attraverso la deflessione molecolare dei cristalli liquidi, senza quasi nessuna perdita di invecchiamento dei materiali a cristalli liquidi stessi. La principale perdita di durata di tutti i tipi di LCD, inclusi display LCD a segmenti, display LCD a caratteri, display LCD grafico e display TFT, deriva principalmente da componenti di consumo come il modulo di retroilluminazione e i polarizzatori, che sono i fattori essenziali che determinano la durata complessiva dei display LCD.

1) Invecchiamento del modulo di retroilluminazione

I pannelli LCD non sono autoluminosi e dipendono completamente dal modulo di retroilluminazione per fornire fonti di luce, rendendo il sistema di retroilluminazione il componente principale più vulnerabile e di breve durata dell'intero display. I display LCD tradizionali adottano la retroilluminazione CCFL, che ha una breve durata, una forte attenuazione della luce e un elevato consumo energetico e che è stata gradualmente eliminata dal mercato. I moderni display LCD tradizionali, inclusi tutti i tipi di display LCD grafici e display TFT, utilizzano moduli di retroilluminazione a LED, con una durata industriale standard compresa tra 30.000 e 50.000 ore (la luminosità si attenua al 50% del valore iniziale).

2) Invecchiamento del polarizzatore e dello strato di cristalli liquidi

I polarizzatori sono componenti chiave che controllano la polarizzazione della luce e garantiscono il contrasto del display, e il loro grado di invecchiamento influisce direttamente sull'effetto di visualizzazione e sulla durata effettiva dei display LCD. L'esposizione a lungo termine ad alte temperature, radiazioni ultraviolette e ambienti umidi causerà l'invecchiamento del materiale del polarizzatore, l'ingiallimento e l'attenuazione della trasmissione della luce, con conseguente riduzione del contrasto dello schermo, distorsione dei colori e immagini sfocate.

3)Stabilità del circuito di guida e del giunto di saldatura

Il circuito di pilotaggio è responsabile della trasmissione dei segnali di controllo alle molecole di cristalli liquidi e ai moduli di retroilluminazione. La durata del circuito, dei chip e dei giunti di saldatura determina il ciclo di lavoro stabile del display LCD. I prodotti LCD di bassa qualità hanno un design del circuito approssimativo e processi di saldatura inferiori. L'operazione di accensione a lungo termine causerà l'ossidazione dei giunti di saldatura, la saldatura virtuale e danni da surriscaldamento del chip, con conseguente lampeggio dello schermo, assenza di visualizzazione e guasti intermittenti.

2.Condizioni operative ambientali

La durata teorica di tutti i prodotti con display LCD viene misurata in condizioni di laboratorio standard. Nell'uso reale, i cambiamenti ambientali influenzeranno notevolmente la velocità di invecchiamento del display LCD a segmenti, del display LCD a caratteri, del display LCD grafico e del display TFT. Temperature estreme, umidità, radiazioni ultraviolette e vibrazioni meccaniche sono i principali fattori ambientali che riducono la durata del display LCD.

1) Cambiamenti di temperatura (fattore ambientale più influente)

L'alta temperatura è il killer numero uno dei display LCD. Che si tratti di un display LCD a basso consumo o di un display TFT ad alte prestazioni, il funzionamento a lungo termine in un ambiente ad alta temperatura accelererà l'invecchiamento di tutti i componenti principali. L'alta temperatura accelererà l'attenuazione della luce delle sfere LED di retroilluminazione, aggraverà l'ingiallimento e l'invecchiamento dei polarizzatori e causerà espansione termica e danni da stress allo strato di cristalli liquidi e al circuito stampato.

2) Corrosione da umidità e condensa

L'umidità corroderà i giunti di saldatura dei circuiti e i contatti metallici, causerà cortocircuiti e perdite e accelererà l'invecchiamento dei polarizzatori e delle pellicole ottiche. Per i display LCD a segmenti e i display LCD a caratteri utilizzati staticamente per interni, l'ambiente umido e non ventilato a lungo termine è soggetto alla formazione di muffe sulla superficie dello schermo e sugli strati interni della pellicola, con conseguenti difetti permanenti del display.

3) Radiazioni UV e inquinamento da polveri

L'esposizione diretta a lungo termine alla luce solare e alle forti radiazioni ultraviolette causerà l'invecchiamento fotochimico dei polarizzatori LCD, dei filtri colorati e dei materiali a cristalli liquidi, con conseguente ingiallimento dello schermo, sbiadimento dei colori e riduzione del contrasto. Il display LCD del segmento di fascia bassa civile e il display LCD dei caratteri non hanno un design di protezione UV e il loro effetto di visualizzazione diminuirà in modo significativo dopo un'esposizione all'aperto a lungo termine.

4) Vibrazioni meccaniche e impatti

Per veicoli montati su veicoli, portatili e industriali in locoDisplay LCD, le vibrazioni meccaniche e gli urti sono fattori importanti che portano a guasti prematuri. Le vibrazioni continue a lungo termine allenteranno i connettori interni e i giunti di saldatura del display, causeranno saldature virtuali e instabilità del segnale e potrebbero persino rompere il substrato di vetro e lo strato di cristalli liquidi. L'impatto e l'estrusione improvvisi causeranno direttamente la frammentazione dello schermo, la perdita di cristalli liquidi e danni permanenti.

3. Differenze nella durata dei diversi tipi di display LCD

Esistono differenze evidenti nella progettazione strutturale, nella qualità dei componenti e negli scenari applicativi tra display LCD a segmenti, display LCD a caratteri, display LCD grafico e display TFT, con conseguenti enormi differenze nella loro durata teorica ed effettiva. Gli utenti devono selezionare i tipi di display in base ai requisiti di durata utile nella selezione effettiva.

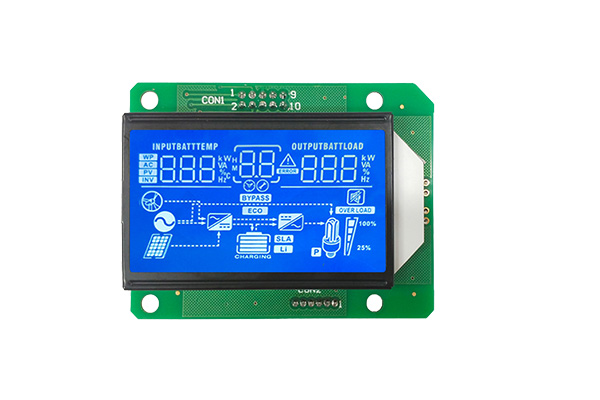

Display LCD a segmenti

Il display LCD a segmenti è il tipo di display LCD più semplice, che può visualizzare solo numeri e icone di segmenti fissi e viene utilizzato principalmente in dispositivi a basso consumo come elettrodomestici, strumenti e telecomandi. Presenta i vantaggi di una struttura semplice, un basso consumo energetico e prestazioni stabili. Con il funzionamento a carico ultrabasso per lungo tempo, la velocità di retroilluminazione e invecchiamento del circuito è estremamente lenta. La durata teorica dei display LCD a segmenti monocromatici tradizionali può raggiungere da 80.000 a 100.000 ore, mentre la durata effettiva può raggiungere più di 10 anni, ovvero la durata più lunga tra tutti i tipi di LCD.

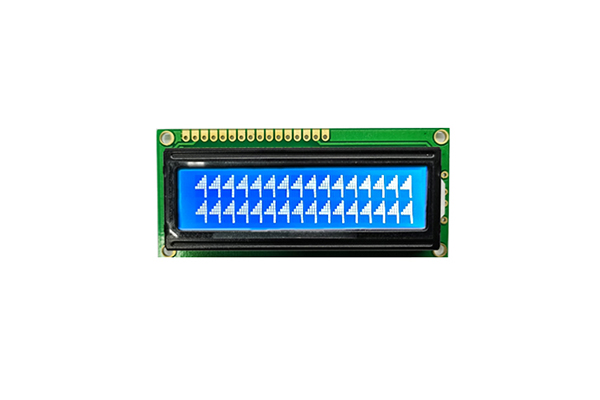

Display LCD a caratteri

Il display LCD a caratteri può visualizzare numeri fissi, lettere e simboli ed è ampiamente utilizzato nei pannelli di controllo industriali, piccoli strumenti e apparecchiature per ufficio. La sua complessità strutturale e il consumo energetico sono leggermente superiori a quelli del display LCD di segmento, con una durata di vita standard compresa tra 50.000 e 80.000 ore. Ha prestazioni stabili e un basso tasso di invecchiamento in ambienti convenzionali interni e può soddisfare le esigenze di utilizzo a lungo termine della maggior parte delle apparecchiature industriali e civili di fascia bassa.

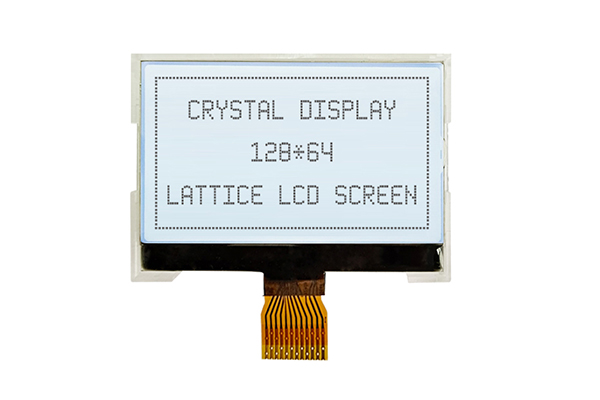

Display LCD grafico

Il display LCD grafico supporta grafica arbitraria a matrice di punti e visualizzazione di testo, con una risoluzione più elevata e un contenuto di visualizzazione più ricco rispetto agli LCD a segmenti e caratteri e viene utilizzato principalmente in apparecchiature industriali di fascia media e alta, strumenti medici e terminali intelligenti. Il display LCD grafico di livello industriale adotta componenti ottici resistenti alle alte temperature e anti-invecchiamento e circuiti rinforzati, con una durata standard da 40.000 a 60.000 ore e può mantenere un effetto di visualizzazione stabile in ambienti industriali complessi.

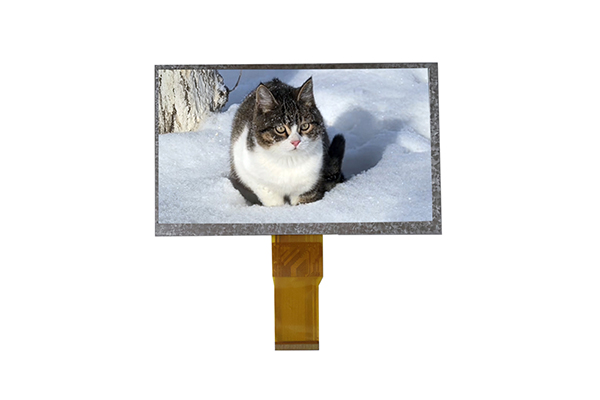

Display TFT

Essendo un ramo di fascia alta dei display LCD, il display TFT presenta i vantaggi di alta risoluzione, elevata gamma di colori e velocità di risposta rapida ed è ampiamente utilizzato nell'elettronica di consumo, nei display montati su veicoli, nel monitoraggio esterno e nelle apparecchiature industriali ad alta precisione. A causa dell'elevata luminosità, dell'elevato consumo energetico e della complessa struttura del circuito, la velocità di invecchiamento è relativamente elevata. La durata standard dei display TFT civili è compresa tra 30.000 e 40.000 ore, mentre i display TFT industriali ad alta luminosità e ampia temperatura possono raggiungere da 40.000 a 50.000 ore dopo l'aggiornamento dei componenti e l'ottimizzazione strutturale.

Conclusione

La durata dei display LCD non è determinata da un singolo fattore, ma dagli effetti combinati della qualità dei componenti principali, delle condizioni ambientali, delle modalità di utilizzo e del posizionamento del prodotto. Il modulo di retroilluminazione è il collo di bottiglia principale nel processo di invecchiamento degli LCD, mentre temperatura, umidità, radiazione luminosa e stress meccanico sono i principali fattori esterni che accelerano l'invecchiamento. Diversi tipi di prodotti LCD hanno diverse caratteristiche di durata: i display LCD segmentati e i display LCD a caratteri hanno una lunga durata grazie al basso consumo energetico e alla struttura semplice; I display LCD grafici e TFT ad alte prestazioni raggiungono un equilibrio tra elevata qualità di visualizzazione e durata stabile attraverso un design ottimizzato di livello industriale.
