Cosa sono la laminazione completa e la semilaminazione del touch screen?

Nel modernoIndustria dei display LCD, Display TFTcon touch screen e tecnologia di laminazione del display LCD determina le prestazioni principali del prodotto, tra cui chiarezza visiva, sensibilità al tocco, durabilità strutturale e adattabilità ambientale. Per le apparecchiature di controllo industriale, i terminali display commerciali, l'elettronica di consumo e gli schermi automobilistici, la laminazione completa e la semi laminazione sono i due principali processi di incollaggio che dominano il mercato. La maggior parte degli acquirenti e degli ingegneri fatica a distinguere le differenze strutturali, i divari prestazionali, le variazioni dei costi e gli scenari applicativi, il che spesso porta a una selezione impropria del prodotto e a un aumento dei costi di utilizzo.

Panoramica di base sulla tecnologia di laminazione del touch screen

La laminazione del touch screen si riferisce al processo di incollaggio del pannello del sensore touch, del vetro di copertura e del modulo display LCD tramite adesivo ottico professionale e apparecchiature di precisione. Lo scopo principale è fissare gli strati strutturali dello schermo del display, ottimizzare le prestazioni di trasmissione ottica e stabilizzare l'uscita del segnale tattile. La qualità del processo di laminazione influisce direttamente sull'esperienza completa e sulla durata dei dispositivi con display LCD touch.

Che cos'è la semilaminazione (laminazione del telaio) del touch screen？

La semilaminazione, comunemente chiamata laminazione del telaio o incollaggio dei bordi, è un processo di incollaggio tradizionale ed economico di touch screen e display LCD. La sua caratteristica principale è l'incollaggio parziale solo sul bordo dello schermo, mentre l'area centrale del display mantiene uno spazio d'aria naturale tra il pannello touch e il modulo display LCD.

Nel processo di produzione degli schermi LCD touch semilaminati, i produttori utilizzano nastro biadesivo ad alta resistenza o colla sigillante per fissare i quattro bordi del vetro di copertura dello schermo touch e lo strato del sensore sul telaio centrale dello schermo.Modulo display LCD. L'adesivo agisce solo sull'area del bordo nero dello schermo non visualizzata e l'intera area visibile del display non è riempita con alcun adesivo ottico, formando uno strato intermedio d'aria completo tra lo strato tattile e lo strato del display LCD.

Cos'è la costruzione a laminazione completa?

In un display completamente laminato, l'adesivo ottico riempie ogni micron di spazio tra il sensore tattile e il pannello LCD. Lo strato adesivo aggiunge solo da 25 a 50 micron (da 0,025 a 0,05 mm) allo spessore complessivo. Ciò rende il modulo finito più sottile di uno schermo semi-laminato da circa 0,1 mm a 0,7 mm

L'adesivo utilizzato nella laminazione completa può essere:

1. OCA (adesivo ottico trasparente): Una pellicola adesiva solida e pretagliata applicata tra gli strati. Questo metodo è più veloce, non richiede tempi di polimerizzazione e crea uno stress termico minimo sui componenti. 35 OCA viene generalmente utilizzato per display di dimensioni più piccole.

2. OCR (resina ottica trasparente): Un adesivo liquido erogato e poi polimerizzato con raggi UV. Questo metodo può adattarsi a superfici curve o irregolari e viene spesso utilizzato per display più grandi.

Sia l'OCA che l'OCR raggiungono una trasmissione luminosa superiore al 90%, preservando la chiarezza e la luminosità del display.

Laminazione completa vs Laminazione semi: confronto dei parametri principali

Per distinguere intuitivamente le differenze tra i due processi, il seguente confronto dei parametri principali copre struttura, prestazioni, costi, manutenzione e dimensioni dell'applicazione, coprendo tutti gli indicatori chiave di valutazione del touch screen eDisplay LCDselezione.

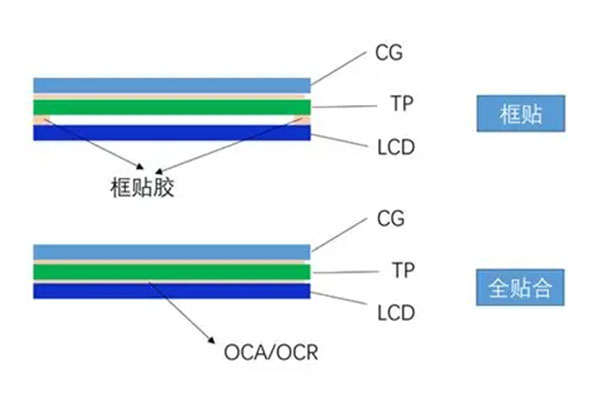

In termini di struttura interna, la semilaminazione ha un incollaggio dei bordi + traferro centrale, mentre la laminazione completa ha un incollaggio senza giunzioni su tutta l'area con traferro pari a zero. In termini di trasmissione della luce, la semilaminazione è dell'80% -85% e la laminazione completa può raggiungere oltre il 90%. Per quanto riguarda la velocità di risposta al tocco, la semilaminazione presenta un leggero ritardo, mentre la laminazione completa risponde istantaneamente. In termini di resistenza alla polvere e all'acqua, la semi-laminazione è scarsa e fa entrare facilmente polvere e umidità, mentre la laminazione completa ha eccellenti prestazioni di tenuta. In termini di costi di produzione, la semilaminazione è bassa mentre la laminazione completa è elevata. In termini di difficoltà di manutenzione, la semilaminazione è facile da riparare a basso costo, mentre la laminazione completa è difficile da riparare a costi elevati. In termini di durata, la semilaminazione è relativamente breve e la laminazione completa è più lunga e più stabile.

Riepilogo

La laminazione completa e la semilaminazione sono due processi fondamentali indispensabili nel touch screen eIndustria dei display LCD, con i loro vantaggi unici e scenari applicabili. La semilaminazione si basa sul basso costo e sulla facilità di manutenzione per occupare il mercato dei display di fascia medio-bassa, soddisfacendo le esigenze di utilizzo di base della maggior parte delle apparecchiature di visualizzazione comuni. La laminazione completa si basa su un'integrazione perfetta, prestazioni ottiche eccellenti, tocco ad alta precisione e forte resistenza ambientale per diventare il processo preferito per le apparecchiature di visualizzazione di fascia alta.
