Problemi comuni e suggerimenti per la risoluzione dei problemi per i display LCD

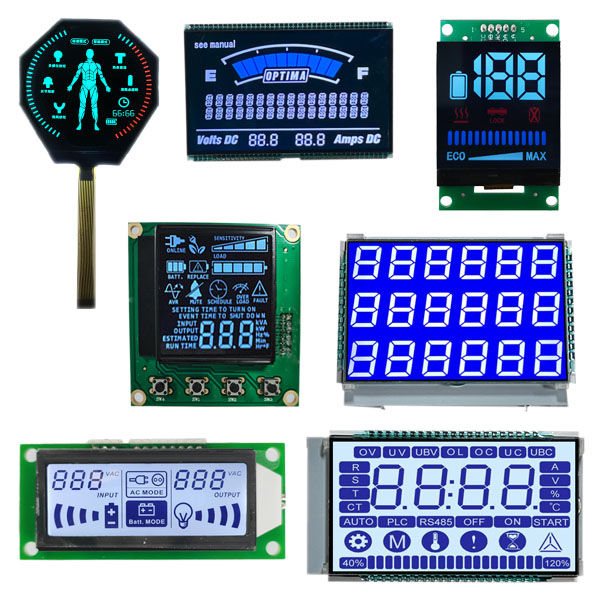

Nel controllo industriale, nelle apparecchiature mediche, negli strumenti di prova, negli elettrodomestici e nell'elettronica di consumo, il display LCD rimane una delle interfacce uomo-macchina più comuni. Che si tratti di uno schermo a matrice grafica o di un display LCD monocromatico, qualsiasi problema come assenza di visualizzazione, linee mancanti, sfarfallio o contrasto anomalo influenzerà l'esperienza complessiva e l'affidabilità dell'intero dispositivo.

1. Nessuna visualizzazione, schermo nero o schermo bianco.

Una schermata nera è solitamente correlata all'alimentazione, alla retroilluminazione e all'inizializzazione; uno schermo bianco solitamente indica che la retroilluminazione è attiva ma il display LCD non è stato deviato o non ha ricevuto dati immagine validi. Per un modulo LCM, controllare innanzitutto VDD, VDDIO, VSS, pin di ripristino e alimentazione della retroilluminazione. Se la retroilluminazione non è accesa, concentrarsi sul controllo del circuito boost, del resistore di limitazione della corrente, della stringa LED e del connettore.

2. Righe, caratteri mancanti e righe spezzate

I display LCD monocromatici tendono a presentare righe mancanti. Le possibili cause includono uscita COM o SEG anomala, connessione scadente della striscia zebrata, adesivo conduttivo invecchiato, cortocircuito FPC e circuito integrato del driver danneggiato. Per gli schermi dei driver multicanale, è necessario controllare anche la resistenza di polarizzazione e le impostazioni del ciclo di lavoro. Se la posizione della linea mancante viene corretta, solitamente si tratta di un problema con la connessione hardware o il canale del driver; se la posizione varia, ciò potrebbe essere dovuto a temporizzazione, interferenza o ondulazione di potenza.

3. Contrasto insufficiente o eccessivo

Un contrasto anomalo non indica necessariamente un guasto dello schermo. Fattori come VLCD, V0, tensione di polarizzazione e compensazione della temperatura possono tutti influenzare l'effetto del display. È comune per il contrasto delModulo LCMdiventare meno intenso alle basse temperature e diventare più intenso alle alte temperature. Se si verifica in lotti, controllare il codice di inizializzazione del circuito integrato del driver, i resistori di polarizzazione e i circuiti di compensazione della temperatura. Se avviene singolarmente verificare la saldatura e la consistenza del pannello a cristalli liquidi.

4. Fluttuazione, jitter, scorrimento

La fluttuazione solitamente deriva da un frame rate instabile, da un'eccessiva ondulazione dell'alimentazione, da interferenze di terra, da conflitti tra la frequenza di retroilluminazione PWM e la frequenza di aggiornamento. Se il cablaggio FPC del modulo LCM è troppo lungo e non schermato, potrebbe essere introdotto anche del rumore. Innanzitutto, utilizzare un oscilloscopio per osservare VDD e i segnali chiave, quindi controllare i registri di inizializzazione. Per il display LCD monocromatico, se è presente un jitter generale dello schermo, concentrarsi sul controllo della forma d'onda COM e del driver di retroilluminazione.

5. Artefatti sullo schermo, caratteri confusi, colori anomali

I display LCD a colori presentano spesso artefatti sullo schermo dovuti a problemi con le linee dati, le linee dell'orologio, i segnali di sincronizzazione e i parametri di temporizzazione. Controllare le connessioni FPC, l'ossidazione del connettore e i cortocircuiti di saldatura. Sedisplay LCD monocromaticicontengono caratteri confusi, controllare il bus dati, le linee di controllo RS/CS/WR e garantire la corretta inizializzazione.

6. Luminosità irregolare, vignettatura e dispersione di luce

I problemi di retroilluminazione sono comuni nei moduli LCM ad ingresso laterale. Deviazioni di montaggio della piastra guidaluce, della pellicola di diffusione e della pellicola riflettente, attenuazione della luminosità del LED o azionamento incoerente della corrente costante possono causare una luminosità non uniforme. La dispersione di luce è principalmente correlata al legame strutturale, alla deformazione del guscio e ai graffi sul polarizzatore. Perdisplay LCD monocromatici, la retroilluminazione è generalmente più semplice, ma lo spazio tra la piastra di guida della luce e il vetro a cristalli liquidi influisce comunque sull'uniformità.

7. Difetti, alte luci, macchie scure, difetti di linea

I punti negativi sono difetti di fabbricazione del pannello LCD e solitamente non possono essere riparati dal software. Le luci si riferiscono ai pixel che rimangono costantemente illuminati, mentre i punti scuri si riferiscono ai pixel che non si illuminano. Le linee verticali o orizzontali sono spesso correlate al circuito integrato del driver, al collegamento COG e ai canali FPC. Se il difetto di linea cambia dopo aver premuto, indica una connessione scadente. Se non si notano cambiamenti dopo aver premuto, è possibile che l'IC del driver o il cablaggio in vetro siano danneggiati.

8. Ombre, immagini fantasma, residui di immagini

L'ombra è il fenomeno in cui ilmolecole di cristalli liquidi in un display LCDnon riescono a recuperare completamente dopo aver visualizzato un'immagine statica per un lungo periodo. Ridurre la luminosità dell'immagine statica, eseguire una regolare inversione del colore e accorciare il ciclo di aggiornamento può alleviare questo problema. Se la tensione di pilotaggio del modulo LCM è asimmetrica, accelererà anche la comparsa delle ombre. I display LCD monocromatici sono più soggetti alle ombre quando visualizzano motivi fissi. Si consiglia di utilizzare l'inversione alternativa o la cancellazione temporizzata dello schermo.
