Una breve introduzione al display OLED

Cos'è il display OLED?

L'OLED è un diodo organico a emissione di luce, noto anche come display a elettroluminescenza organica (OLED). Grazie alle sue caratteristiche uniche come autoilluminazione, assenza di retroilluminazione, rapporto di contrasto elevato, spessore sottile, ampio angolo di visione, velocità di risposta rapida, idoneità per pannelli flessibili, ampio intervallo di temperature operative e struttura e processo di produzione più semplici, OLED offre una qualità dell'immagine molto migliore. Ha un contrasto più elevato (noto anche come HDR ad alta gamma dinamica) e un angolo di visione più ampio, che lo rendono la scelta ideale per i prodotti elettronici di fascia alta.

La classificazione dei display OLED

1. Classificato per metodo di guida

OLED passivo (PM-OLED): struttura semplice, adatta a scenari di visualizzazione di piccole dimensioni e a bassa densità di informazioni;

OLED attivo (AM-OLED): ogni pixel è dotato di un transistor a film sottile (TFT) indipendente per il controllo, con una risposta più rapida, un consumo energetico inferiore e la capacità di ottenere una risoluzione più elevata. È la scelta tecnica per prodotti tradizionali come smartphone e televisori.

2. Classificato in base alla tecnologia di colorazione

OLED RGB: i pixel dei colori primari rosso, verde e blu emettono luce in modo indipendente, offrendo la migliore espressione di colore e contrasto. Tuttavia, presenta elevate difficoltà di produzione e costi elevati e viene utilizzato principalmente in display di piccole dimensioni;

WOLED: utilizza uno strato bianco che emette luce combinato con filtri colorati per ottenere una visualizzazione a colori. Il processo è relativamente semplice e il rendimento è elevato e viene utilizzato principalmente nei televisori di grandi dimensioni.

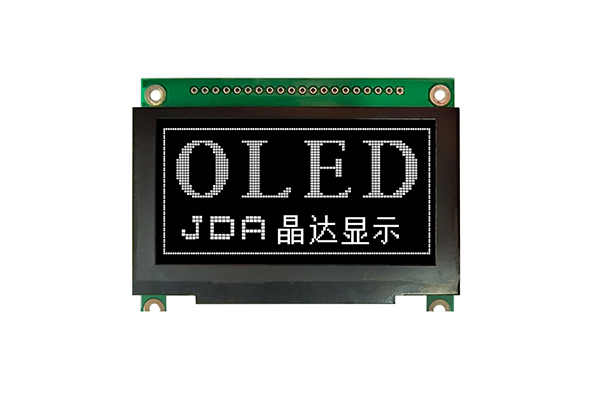

Caratteristiche del prodotto del modulo display OLED

1. Prestazioni visive eccezionali

Con un rapporto di contrasto di oltre 10.000:1, elevata saturazione del colore e bordi nitidi senza immagini fantasma per testo e icone. La tecnologia autoluminosa garantisce un'eccellente leggibilità anche in condizioni di luce intensa o completa oscurità.

2. Architettura a consumo energetico estremamente basso

La tensione di lavoro è solo 3,3 V o 5 V. Il consumo energetico per l'illuminazione a schermo intero è di circa 25 mA (a seconda del numero di pixel illuminati) e il consumo energetico in modalità standby può essere pari al livello di micro-ampere. Rispetto agli schermi TFT o LCD delle stesse dimensioni, il consumo energetico è ridotto di circa il 50%-70%, rendendolo estremamente adatto per dispositivi portatili alimentati a batteria.

3. Ampio intervallo di temperature e affidabilità

L'intervallo della temperatura di lavoro va da -40℃ a +85℃, mentre la temperatura di conservazione può raggiungere da -40℃ a +85℃. Ha un'ottima resistenza agli agenti atmosferici. Il modulo integra internamente un circuito boost e per un funzionamento stabile è necessaria solo una piccola quantità di condensatori periferici, con capacità antistatica conforme agli standard industriali.

4. Configurazione dell'interfaccia flessibile

Fornisce design di pad compatibili con l'interfaccia I2C e l'interfaccia SPI, consentendo agli utenti di scegliere in modo flessibile in base alle principali risorse di controllo. Questo modulo supporta piattaforme tradizionali come Arduino, STM32 ed ESP32 e può essere collegato direttamente all'ecosistema open source esistente, abbreviando notevolmente il ciclo di sviluppo.

Applicazioni del modulo display OLED

1. Elettronica di consumo

Il display OLED è la soluzione di visualizzazione tradizionale per smartphone, tablet, laptop e televisori di fascia alta, offrendo un'elevata qualità delle immagini, ampi angoli di visione ed effetti di visualizzazione a risparmio energetico.

2. Dispositivi indossabili

Smartwatch, monitor sanitari e altri dispositivi sfruttano appieno i vantaggi della sottigliezza, del basso consumo energetico e dell'adattabilità flessibile degli OLED.

3. Visualizzazione del veicolo

L'OLED è ampiamente utilizzato nei cruscotti, nelle console centrali e nei sistemi di intrattenimento, adattandosi al complesso ambiente interno e fornendo informazioni visive chiare.

4. Display vicino all'occhio per VR/AR

L'OLED a base di silicio (Micro OLED) è diventata la tecnologia dello schermo preferita per i dispositivi di realtà aumentata e realtà virtuale grazie alla sua alta risoluzione, risposta rapida e bassa latenza.

5. Illuminazione OLED

I pannelli luminosi OLED sono sottili e flessibili, capaci di emettere una luce uniforme e morbida. Sono considerati un forte contendente per la prossima generazione di tecnologia di illuminazione.
