Qual è il principio di funzionamento del display LCD a segmenti?

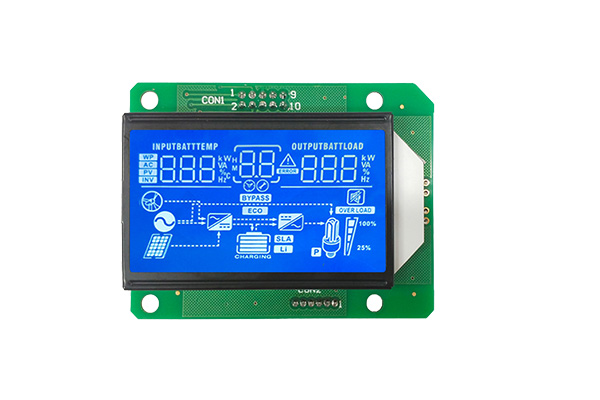

ILschermo LCD a segmentiè un tipo di display LCD utilizzato per mostrare informazioni semplici come numeri, lettere e simboli. Le sue caratteristiche includono:

Contenuto visualizzato fisso:Ogni pixel corrisponde ad un contenuto di visualizzazione fisso e non può essere modificato a piacimento.

Struttura semplice:Composto da substrati di vetro superiore e inferiore, materiali a cristalli liquidi ed elettrodi, a basso costo.

Basso consumo energetico:Richiede solo una corrente debole per funzionare e ha un consumo energetico estremamente basso.

Ampiamente applicato:Viene spesso utilizzato in prodotti come strumenti automobilistici, bilance elettroniche e orologi.

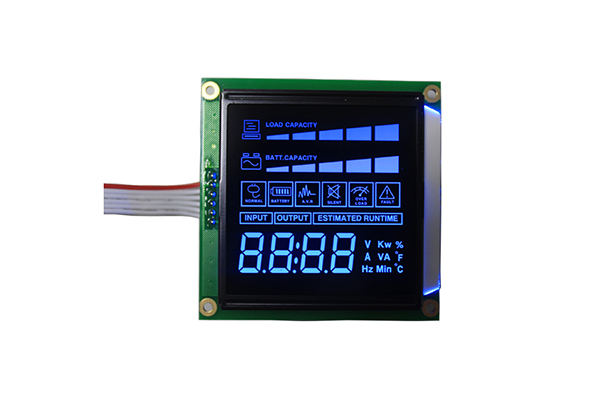

1. Struttura di base

Il display LCD a segmenti è costituito principalmente dalle seguenti parti:

1)Pellicole polarizzanti (una superiore e una inferiore): le direzioni di polarizzazione di queste due pellicole polarizzanti sono perpendicolari tra loro (ad esempio, la pellicola superiore è in direzione verticale e la pellicola inferiore è in direzione orizzontale).

2) Substrato di vetro (un pezzo ciascuno sulla parte superiore e inferiore): contiene elettrodi ITO trasparenti.

3) Elettrodo trasparente:

A. Elettrodo comune: Situato su uno dei pezzi di vetro, è condiviso da tutto lo schermo.

B. Elettrodi a segmenti: posizionati su un altro pezzo di vetro, sono incisi nella forma fissa che vogliamo visualizzare, come ogni tratto del numero "8". Un carattere "8" è solitamente composto da 7 segmenti (7 elettrodi indipendenti).

4) Materiale a cristalli liquidi: riempie il piccolo spazio tra due pezzi di vetro.

5) Pannello/riflettore retroilluminato: situato nello strato inferiore, fornisce la sorgente luminosa. Lo schermo del codice segmento in sé non emette luce e può essere visto solo attraverso la retroilluminazione o il riflesso della luce ambientale.

2. Modalità di guida: unità CA CA

Lo schermo LCD non può essere sottoposto a corrente continua per lungo tempo, altrimenti danneggerà la struttura dello schermo LCD.

Pertanto, la visualizzazione del codice del segmento utilizza l'azionamento CA (solitamente 1-100 Hz)

I metodi di guida includono:

A. Unità statica: contrasto elevato, ma con più pin.

B.Drive dinamico (1/2, 1/3, 1/4 Duty, ecc.): comunemente usato, riducendo il numero di pin.

Sintesi dei principi

Il principio di funzionamento di un display LCD a segmenti può essere riassunto come segue: controllando la tensione tra elettrodi (segmenti) di una forma specifica, è possibile modificare la disposizione delle molecole di cristalli liquidi nell'area corrispondente, consentendo selettivamente alla retroilluminazione di passare o meno, visualizzando numeri, simboli o motivi fissi.

Lo schermo con codice segmento è un display non a matrice di punti che utilizza molecole di cristalli liquidi per modificare il percorso ottico con la tensione, guida elettrodi specifici attraverso CA e visualizza segmenti neri corrispondenti, formando così numeri o simboli.
