Qual è la differenza tra lo schermo LCD grafico e lo schermo LCD a segmenti?
2025-11-12

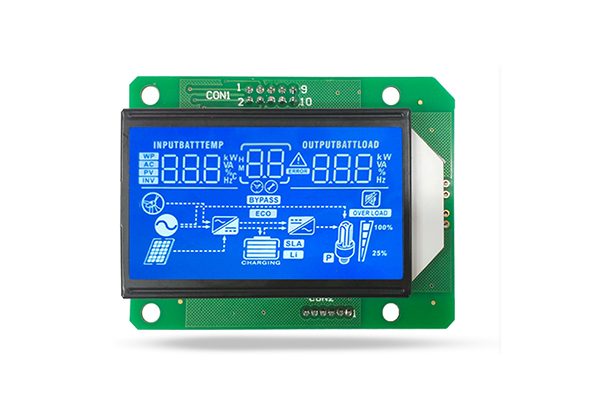

Display LCD a segmenti: LCD che visualizza contenuti fissi come numeri, simboli, unità, ecc. attraverso "segmenti" predefiniti. Ogni "segmento" è un elettrodo indipendente. Può essere utilizzato solo per la semplice visualizzazione di numeri e caratteri.

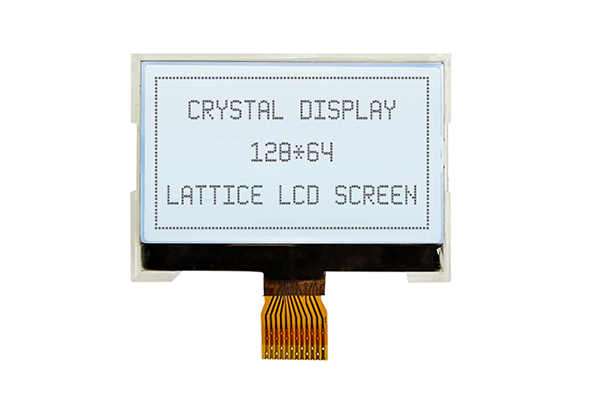

Display LCD grafico: una matrice composta da un gran numero di pixel indipendenti (punti) che può visualizzare qualsiasi testo, grafica o immagine. I pixel sono solitamente controllati in modo da guidare una riga e una colonna. Ad esempio, uno schermo LCD a matrice di punti 128x64 ha 64 punti in verticale e 128 punti in orizzontale, per un totale di 128x64 punti. Come mostrato nella figura seguente.
Il principio di visualizzazione del display LCD a segmenti e del display LCD grafico
| Articolo |
Display LCD a segmenti |
Display LCD grafico |
| Principio |
L'area conduttiva del segmento fisso appare dopo essere stata elettrificata, ad esempio "8" è composto da 7 segmenti. |
Una matrice di pixel formata dall'intersezione di più righe e colonne, ogni punto può essere controllato individualmente. |
| Istruzioni |
Il numero di elettrodi di guida è piccolo |
È necessario un IC driver di riga e colonna |
| Metodo di guida |
Azionamento statico o multiplexing semplice |
Driver di scansione dinamica di righe e colonne |
Applicazioni tipiche
Display LCD a segmenti: bilance elettroniche, orologi, calcolatrici, pannelli di elettrodomestici, cruscotti
Display LCD grafico: apparecchiature di controllo industriale, apparecchiature mediche, macchine POS, strumenti di misura, display di bordo, interfacce di menu cinesi, ecc.
Come scegliere il display a segmenti e il display grafico?
Dipende dai requisiti del tuo progetto:
Selezionesullo schermo LCD del codice del segmento:
1. Il contenuto visualizzato è fisso e limitato (come numeri, poche parole o ICONE).
2. Estremamente sensibile ai costi e richiede una produzione su larga scala.
3. Ha requisiti di consumo energetico estremamente elevati e il dispositivo deve essere alimentato a lungo dalla batteria.
4. Non è necessario visualizzare caratteri cinesi o grafica complessa.
Selezione dello schermo LCD grafico:
1. È necessario visualizzare caratteri cinesi, stringhe variabili, grafica dinamica o animazioni
2. Il contenuto visualizzato deve cambiare frequentemente in base alle operazioni dell'utente o agli input esterni
3. Esistono requisiti per l'aspetto estetico e l'interattività dell'interfaccia utente.
Se stai cercando il display LCD a segmenti e il display LCD a punti grafici per il tuo progetto, contatta il team JDA. Benvenuti a visitare il nostro sito ufficiale:www.jda-display.com
