Quali sono le caratteristiche di funzionamento e i metodi di guida degli schermi LCD a colori TFT?

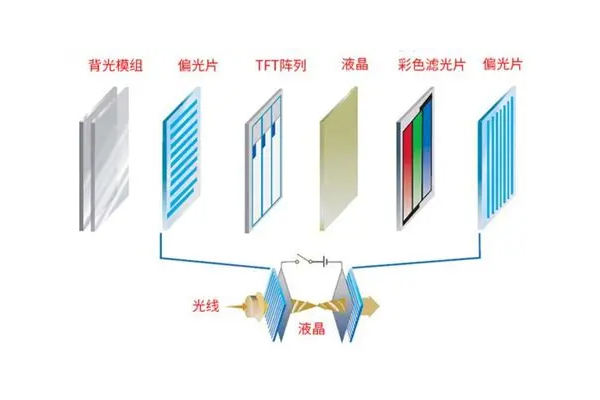

Il display LCD TFT (display a cristalli liquidi con transistor a film sottile) viene solitamente chiamato semplicementeLCD TFT. È una tecnologia di visualizzazione a cristalli liquidi tradizionale. Sfrutta la proprietà che i materiali a cristalli liquidi cambiano la loro direzione di allineamento sotto l'influenza di un campo elettrico, alterando così la trasmissione della luce, per visualizzare le immagini. TFT (Thin Film Transistor) è una tecnologia per pilotare e controllare gli LCD. Si tratta di una serie di transistor miniaturizzati fabbricati su un substrato di vetro, con ciascun transistor che controlla in modo indipendente un pixel a cristalli liquidi.

Il display LCD adotta una modalità di guida per la scansione di una riga alla volta. Quando un impulso positivo viene applicato a un determinato filo comune di scansione trasversale (o linea di gate), tutti i transistor a film sottile collegati a questo filo trasversale vengono accesi e in uno stato conduttivo. A questo punto, il condensatore su ciascun pixel viene caricato alla tensione del corrispondente filo comune longitudinale (o linea di segnale). Quando è il turno di altre linee di scansione di applicare impulsi positivi, la linea di scansione originale è soggetta a tensione negativa, spegnendo tutti i transistor a film sottile collegati a questa linea di scansione e ponendola in uno stato non conduttivo.

Pertanto, la carica originariamente caricata su ciascun condensatore può mantenere il tempo necessario per scansionare un fotogramma fino alla prossima volta che arriva il turno di scansionare quella linea. Se il monitor utilizza nematico ritortoCristalli liquidi TN, è preferibile pilotarlo con tensione alternata, il che significa che la polarità della tensione di pilotaggio per ciascuna immagine deve essere opposta a quella dell'immagine precedente. Il display LCD del monitor è come una valvola luminosa e, man mano che la tensione su ciascun pixel cambia, cambia anche l'intensità della luce colorata che passa attraverso quel pixel.

I display LCD TFT sono display a matrice attiva. Pertanto, i loro metodi di guida sono completamente diversi da quelli diDisplay LCD TN e STNe adottano il metodo di guida dinamica della matrice di origine. Il motivo per cui gli schermi LCD TFT possono visualizzare colori vividi è che i filtri colorati e i transistor ad effetto di campo TFT al loro interno lavorano in coordinamento per raggiungere questo obiettivo.
